灌区信息化渠道计量如何进行流量计选型

在灌区信息化渠道计量中，流量计的选型需综合渠道特性、流体性质、环境条件及管理需求，以下是关键选型要点及适配方案：

‌明渠流量计的核心类型与适用场景：‌

• 超声波明渠流量计‌

原理‌：通过非接触式超声波测量水位，结合渠道几何参数计算流量。

优势‌：安装简便（渠壁或支架固定）、抗泥沙干扰能力强，适合含杂质水体‌。

适用场景‌：中小型矩形或梯形渠道（宽度≤3m），如支渠、斗渠‌。

精度‌：±1.5%~±3%，需定期校准水位传感器‌。

• 多普勒流量计（接触式）‌

原理‌：基于声波多普勒效应，直接测量流速和水深。

优势‌：可同步监测流速、水位、水温，IP68防护等级，耐腐蚀‌。

适用场景‌：淤积较重的渠道或非规则断面（如土质渠道），需安装在渠底或侧壁‌。

局限‌：需定期清理探头淤泥，避免数据漂移‌。

• 巴歇尔槽测流系统‌

原理‌：通过标准化槽体结构将流量转化为水位高度，搭配雷达/超声波水位计‌。

优势‌：精度高（±2%），抗淤积性强，适合固定流量范围的支渠‌。

安装要求‌：需配套槽体，上游预留5倍渠宽的平直段‌。

• 多声道时差法流量计‌

原理‌：利用超声波顺逆流传播时间差计算流速。

优势‌：精度高（±0.5%~±1%），适用于大型主干渠或交接断面‌。

局限‌：安装复杂（需多探头对射），成本较高‌。

‌选型关键决策因素‌

• 渠道参数‌

断面形状‌：

矩形渠道：优选超声波明渠流量计（速度面积法）‌。

梯形/不规则渠道：多普勒流量计或巴歇尔槽系统‌。

• 尺寸范围‌：

小渠道（＜50cm宽）：巴歇尔槽

大渠道（＞1m宽）：多声道时差法或雷达流量计‌。

• 流体特性‌

含沙量高‌：多普勒流量计（耐磨损设计）或巴歇尔槽（减少淤积影响）‌。

水质清洁‌：超声波明渠流量计（成本更低）‌。

流量变化范围‌：量程比需覆盖实际需求（如变频泵站宜选10:1以上量程设备）‌。

• 环境与安装条件‌

供电方式‌：偏远渠道优先太阳能供电（搭配蓄电池）‌。

通信协议‌：支持4G/NB-IoT传输，兼容水利平台（如SL651-2014规约）‌。

防护等级‌：露天环境需IP67以上，水下安装需IP68‌。

• 经济性与维护‌

成本控制‌：

小型项目：堰式流量计（＜1万元）或超声波明渠流量计（1~3万元）‌。

长期监测：多普勒或时差法设备（3~8万元）‌。

维护频率‌：

低维护需求：非接触式雷达/超声波设备（半年巡检）‌。

高维护场景：接触式多普勒（需季度清理探头）‌。

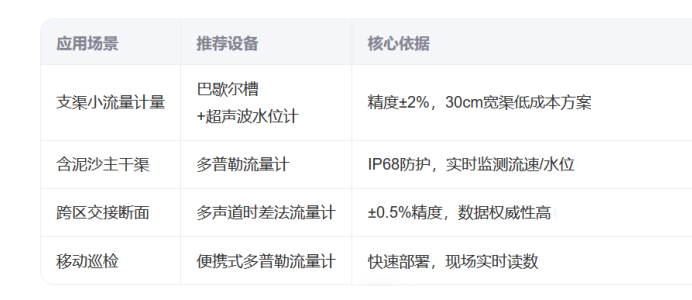

典型场景选型推荐
