天然气井场计量生产管汇撬9井式RTU系统

项目概况

       本项为天然气井场计量生产管汇撬提供RTU数据采集控制系统，实现生产数据采集及上传，并能够实现突出事件紧急自动控制。因为天然气本身的属性，对整个系统的安全性、稳定性要求极高。各井式井场RTU均采用9井式RTU模式，因其需要采集和控制的仪表种类多，数量大，因此对RTU整体的采集控制性能提出更高的要求。

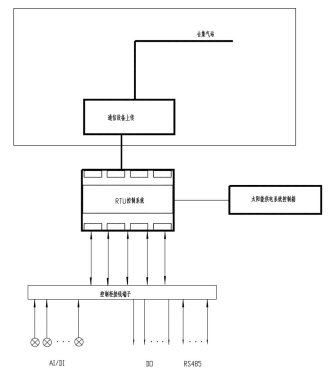

系统组成

1、现场计量撬仪表传感器

包括管线压力、油压、井口压力变送器27台（AI），流量计9套（RS485温度、瞬时流量、累积流量），电动开关阀9套，电磁阀SDV（紧急判断）阀9个、视频监控——作用是现地检测，设备监测控制

2、9井式RTU控制柜——数据采集上传，下达控制

3、传输网络：光纤

4、上级站场监控中心

系统介绍

◆RTU系统控制柜

*计量撬运行数据采集：生产计量橇参数：管线压力、温度、管线瞬时、累计流量(旋涡流量计9台，RS485)；

*计量撬设备运行状态监测；

*气动开关阀9台，配套远程关断用电磁阀SDV 阀（9个）反馈信号：开状态、关状态，无源触点；

*视频数据采集：摄像机信号接入RTU 箱内交换机；

*供电系统监测：太阳能装置运行情况监测，RS485输出；

*RTU本地/远程控制：现场配有组态触摸屏，及MGTR-W4040 智能终端，通过监控出气流量、压力 ，在超压和低压时实现自动关闭阀门，即紧急情况下自动关断阀门。支持远程关阀，停产维护。

◆供电系统

井场的监控摄像机供电均由太阳能供电系统提供，供电电压为DC 24V。太阳能供电系统需保证通信设备24h正常工作，同时其储备电量至少可以满足5个连续阴雨天的供电要求。

◆井场视频监控

监控系统对整个井场设备运行及人员活动区域实现全天候监视，预防各类盗窃、破坏井场设施事件发生，保证生产安全。在井场的非防爆区域设置高清网络红外球形摄像机，摄像机安装在光伏发电杆上（4m），数据通过超五类屏蔽双绞线接入井场 RTU 控制柜内的网络交换机，最终通过光纤将视频图像上传至上级站场。

系统特点

◆整体设计原则：安全、适用、经济、可靠；

◆现场安装及使用工况恶劣，所有产品均要求工业线标准，耐温-40~80℃；

◆箱体采用室外安全防护箱，凉亭设计，具有防雨，通风，隔热的功能；

◆现场为太阳能供电，要求系统工作功耗低，整体功耗≦30W；

◆RTU箱除DO点外，所有信号均安装安全栅浪涌保护器，提高整体安全性；
