内蒙古西辽河流域“量水而行”以水定需项目案例分享

“以电折水”基本原理：“以电折水”是通过研究耗电量与取水量之间的关系，来分析水电折算系数，进而通过计算耗电量与水电折算系数的乘积来推求取水量的方法。

项目背景

根据《内蒙古西辽河流域“量水而行”2020 年行动计划》，内蒙古水利厅要对内蒙古地区机电井开展“以电折水”计量系数率定。据不完全统计，内蒙古地区约有40万眼机井，全部安装计量设施投资过大，故在每个区选取规模以上的典型井安装以电折水监测站，计算以电折水计量系数，以此来推算其它机井的水电系数，为后期电力部门费用收取提供数据支撑及决策依据，进一步保护地下水资源合理利用。

我司承建了《内蒙古西辽河流域赤峰市“量水而行”以水定需项目》的第六标段，主要对赤峰市4个旗（县、区） 集中连片的地下水灌区全面开展“以电折水”计量系数率定工作，对356眼机典型井建设“以电折水”监测站。

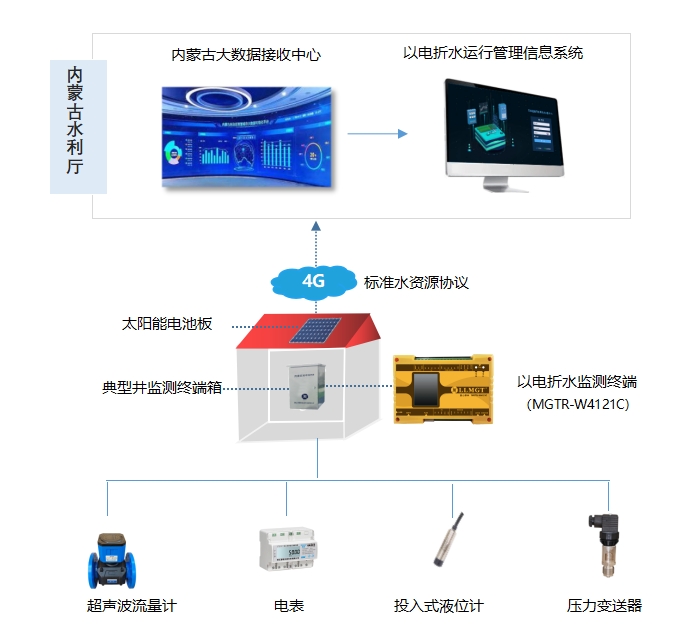

系统架构

系统功能特点

►监测流量、压力、水位、电量，为以电折水系数率定提供依据

流量、电量：折算水电系数

压力：区分灌溉用水类型（滴灌/漫灌）

水位：获取地下水位信息

►设备在线率高，长周期稳定运行

自安装半年多以来，一直安全、稳定运行，保障了客户顺利完成项目交付。

►“以电折水”成套监测设备采用模块化组合，节约设备后期维护成本。

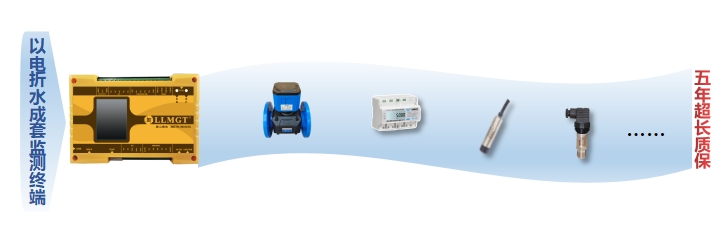

模块化组合设计

      A、维修便利，哪里坏了换哪里。

      由于农村用电不规范，极容易导致电表损坏，选用模块化成套监测终端，可直接更换电表即可，且对维护人员技术水平要求不高，大大节约了维护成本，提高维护效率。

B、性能不够，模块升级

遥测终端机功能强大

MGTR-W4121C监测终端接口丰富，为多类型仪表采集提供核心支撑，Linux操作系统，高性能芯片，数据采集处理能力强。

►采用太阳能供电方式，全程无需市电，避免与农户发生电费纠纷。

1）根据项目要求，数据在开泵半小时后上报1次、每天23时平安报1次，满足实际需求，保证数据的有效性。

2）在灌溉旺季，上报频率较高，采用太阳能供电，不但节约了电力资源，同时也免去与农户发生电费纠纷。

►提供一站式服务，全方位满足客户需求

从项目考察、方案设计、产品选型、系统集成到项目施工、后期维护，全部由我公司提供，凭借专业的技术储备和丰富的项目经验，使项目真正满足客户需求，有效解决痛点。

应用效果

目前，356个以电折水监测站已全部建设完成并投入使用，运行稳定，为农业灌溉取用地下水量计量提供了科学、准确的数据依据。同时该项目也得到了内蒙古水利厅及自治区相关领导的高度重视与肯定，为内蒙古地区大范围推广起到了良好的典型示范效应。

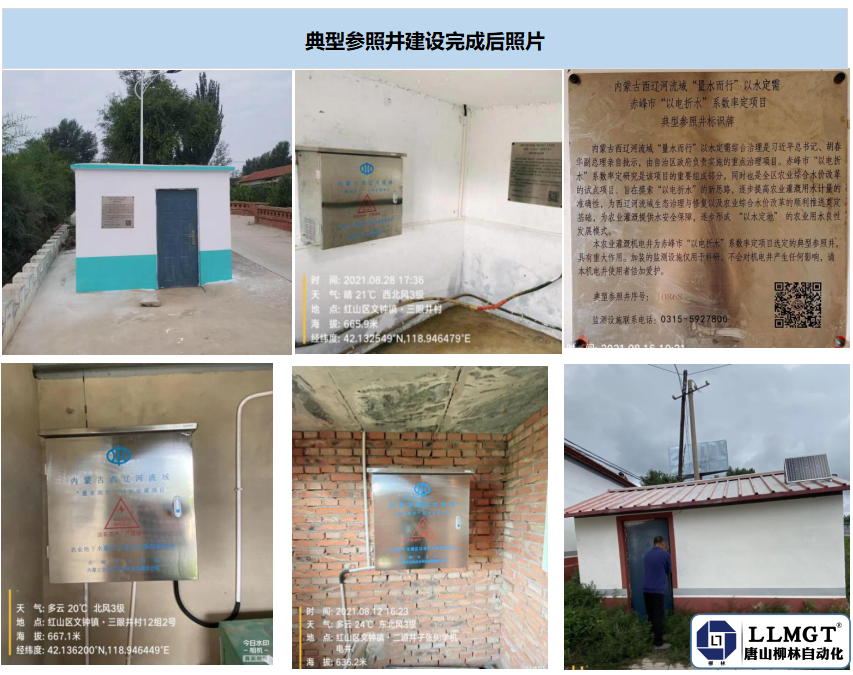

现场照片

相关产品

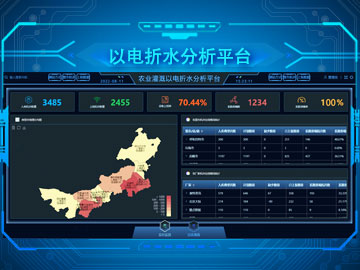

		以电折水计量终端 》详情			以电折水分析平台 》详情
