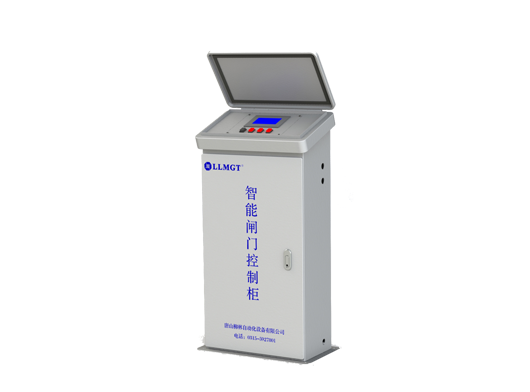

智能闸门控制柜

产品概述

      柳林智能闸门控制柜其核心MGTR-W型智能闸门控制器是工业级高性能智能控制终端设备、Linux操作系统、四核ARM Cortex-A7高速处理器，为远距离设备的智能监测、智能分析、复杂运算及远程控制等应用提供数据传输通道。

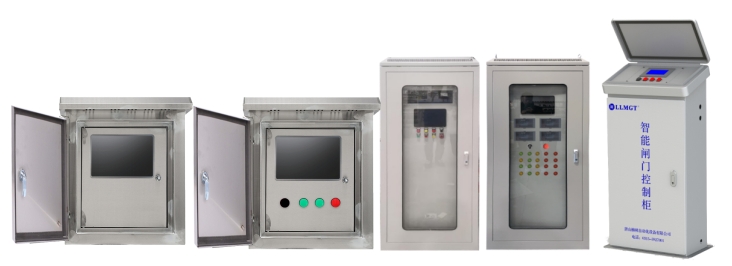

外观、材质、规格、配置等可按需定制

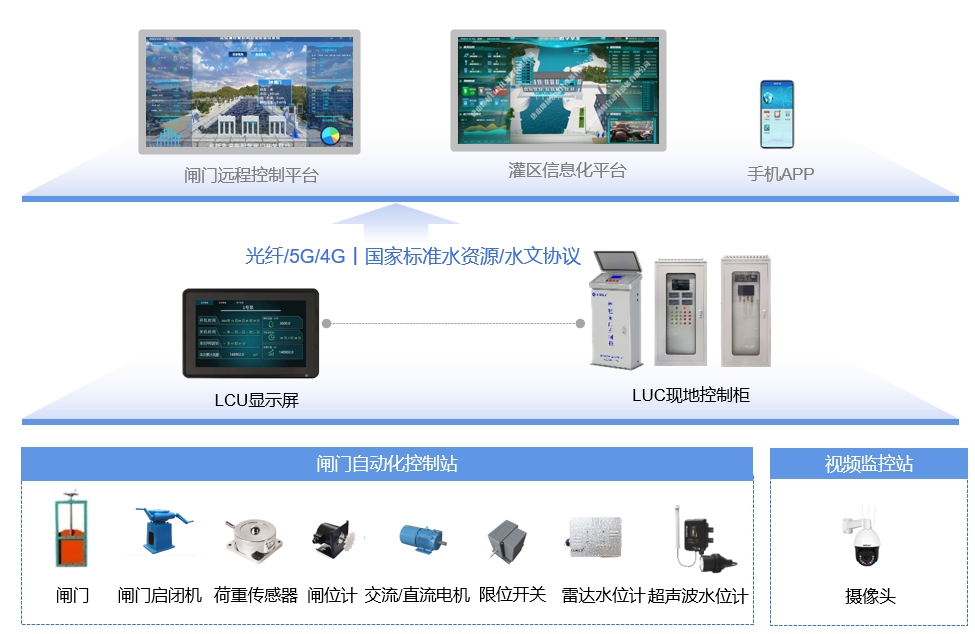

应用示意

功能特点

多种控制方式可选

       支持多种控制方式，如远程遥控、本地手动、手动控制、自动控制等，满足不同场景需求。

渠道水位流量监测

采集渠道闸前闸后水位、过闸的瞬时流量和累计流量，远传至监控中心软件，帮助管理员了解水资源分配情况，为水资源调度分析提供数据依据。

设备工况监测

实时监测闸门开到位、关到位状态、闸位，闸门电机运行电压电流，运行状态等；

闸门测控终端运行状态、门开关状态

视频监控

视频/图像监控渠道水流状态、闸门开关实况，支持图片定时和主动抓拍。

远程通信

4G/5G/NB-IoT/光纤，多种通信方式可选。

异常报警

数据越限、电流/电压异常、设备故障时自动远程告警。

多种流量计量方式

支持水工建筑法、闸后堰槽法、表面流速发、断面平均流速法等多种流量计量方式。

多种自控模式

内置多种自控模式，可根据水位、流量、时间等要素自动控制闸门开度，满足客户的多种使用场景需求。

 本地可视化显示

本地配备10寸彩色触摸屏，可实时查看水位、流量等数据指标，并支持本地控制闸门开、关。

 支持多种上报协议

支持SL651《水文监测数据通信规约》采集协议上传、SZY427《水资源监测数据传输规约》、SZY206《水资源监测数据传输规约》以及支持各级平台的对接及定制协议对接。

软件配套

提供WEB平台、手机APP等配套软件，可实现水资源的可视化监测与管理。

技术参数

• 供电方式：支持光伏供电或市电供电等多种供电方式；

• 电源输入：DC9-33V；

• 显示屏：10 寸彩色触摸屏；

• 通讯方式：支持以太网通讯、4G全网通、WIFI通讯，现场有线/无线方式可根据需要自由切换；可支持4路中心平台同时接入，可支持域名解析功能，支持主备信道切换；

• 串口：至少2个RS485口，RS485口需要为隔离型带防雷设计；

• 模拟量输入：4通道（3路采集4-20mA，1路采集0-33V）,A/D转换12位，精度不低于±0.2%；

• 数字量输出：4通道，用于控制直流设备或外接继电器控制设备；

• 数字量输入：7通道，用于开关量状态采集；

• 视频监控：支持接入视频监控功能，且支持对球机云台的控制，支持入侵报警；

• 控制柜操作板：带上升、下降、停止、急停按键，就地/检修/远程切换旋钮；

• 闸门控制：集成现场手动控制、就地按键控制和远程WEB平台控制、APP控制操作；限位控制：具有上下限位开关，抗异物干扰能力强。位置精度5cm；

• 设备自检：具有设备自检功能，包括：蓄电池电压、太阳能板电压、充电电流、4G信号强度。 自检信息定时上传到平台；

• 故障报警：具有限位状态错误、驱动器过流等故障检测功能，并将故障状态上传到平台软件；

• 安全保护：具有闸门超限停止功能；

• 远程运维：支持APP和WEB远程参数配置，包括读取/设置时间、读取/设置数据发送间隔、读取当前采集数据、读取当前设备状态、读取/设置报警限值、读取历史数据、重启设备、恢复出厂设置、清除历史数据、设备固件更新等；

• 实时采集闸门状态、启闭机状态、闸门位移越限开关状态、电机运行参数等各类实时参数与状态信号；

• 实现现场控制终端和信息中心、渠系管理站之间的数据传输。传输的数据包括实时采集数据、控制命令数据、故障报警数据等；

• 将采集处理后的数据定时或实时发送到信息中心数据库服务器上。
