小型水库雨水情测报及大坝安全监测系统

发布时间:2022-02-27浏览次数:3876
雨水情测报 大坝安全监测 雨水情遥测终端机 雷达水位计 水库除险加固

政策背景




2021年3月23日《国务院办公厅关于切实加强水库除险加固和运行管护工作的通知》(国办发〔2021〕8号)和2021年9月22日国务院常务会议均明确要求,加快推进水库除险加固,加强雨水情和安全监测预警设施建设,健全常态化管护机制,确保2025年底前全部完成现有病险水库除险加固建设任务。



大坝安全监测站






解决方案

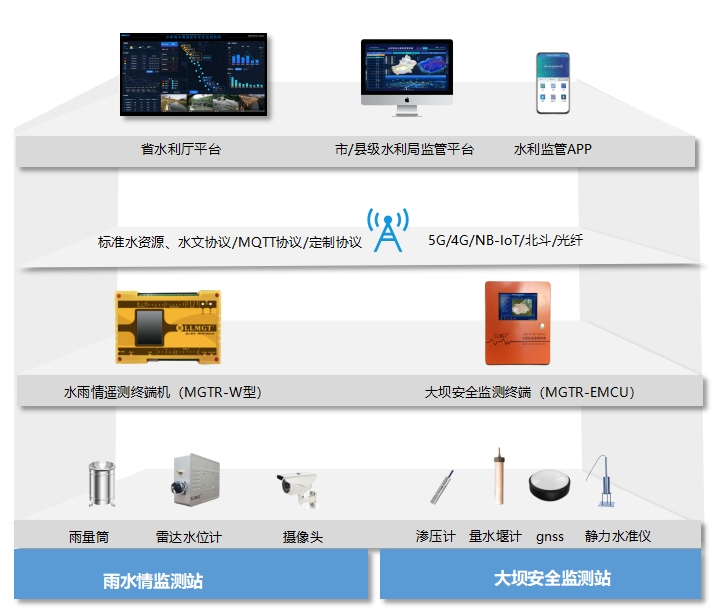

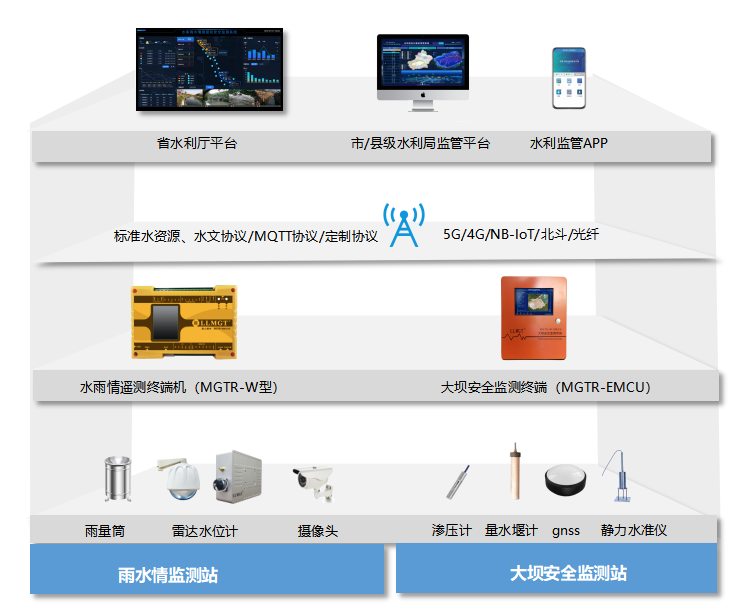

唐山柳林积极响应国家政策,提出小型水库雨水情测报及大坝安全监测系统解决方案,系统主要由降雨量监测站、水库水位监测站、大坝安全监测中的渗流量、渗流压力和变形监测站及视频和图像监测站等站点组成,同时建立规范、统一的监测平台,集数据传输、信息共享、数据储存于一体,规范项目管理,消除安全隐患,提升信息化水平,保障水库安全运行。









系统功能




✽小型水库标准化监测要素全覆盖,实现小型水库动态监测

雨水情监测

·水位、雨量、流量

·可扩展水温、水质等

坝体安全监测

·大坝渗流、渗压

·可扩展大坝表面变形、岸坡稳定、接缝裂缝等变形监测。



✽重要位置进行图像、视频监控,全面实现水库可视化管理。



在大坝、溢洪道等重要部位进行图像和视频采集,重点监视大坝全貌,兼顾水尺、坝前水面、溢洪道进出口、坝体渗漏等部位的动态视频信息。也可定时拍照、远程抓拍上传图片。



✽监测信息预警及时有效,为防汛指挥调度提供辅助决策

·越限报警:当监测数据超出设定的阈值时;

·故障报警:监测设备故障、供电异常、通信中断;

·通过抓拍、平台软件、短信通知等方式进行预警。



✽水库雨水情测报和安全监测平台,实现省市县联级管理。

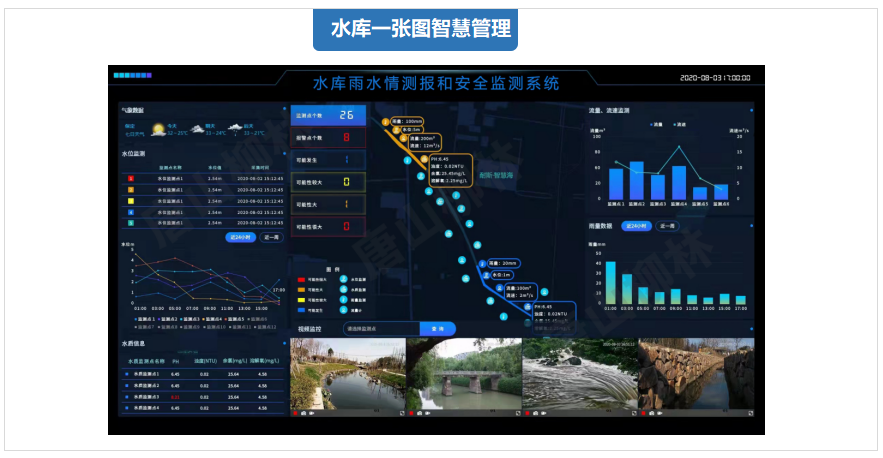

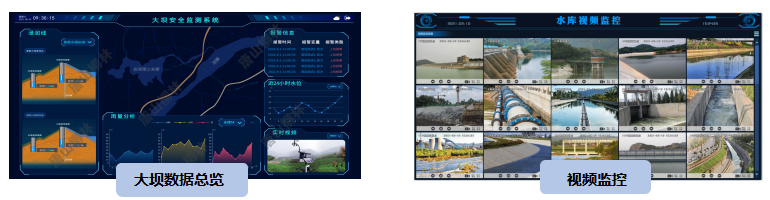

水库雨水情及大坝安全监测平台



小型水库雨水情测报及大坝安全监测平台分为Web版、移动终端版,主要包括水库监管一张图、水雨情数据分析、水库大坝数据总览、报警查询管理、视频监控、巡检管理等功能模块,可按具体需求进行功能定制。支持级联管理,可用于省、市、区县各级水库监管平台建设。

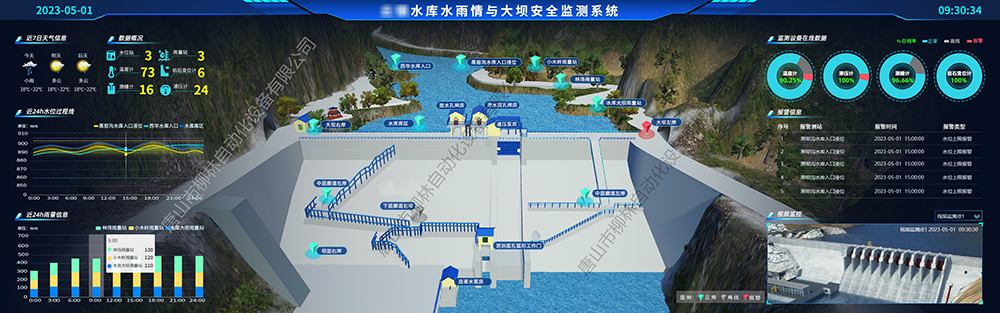

大坝安全监测平台

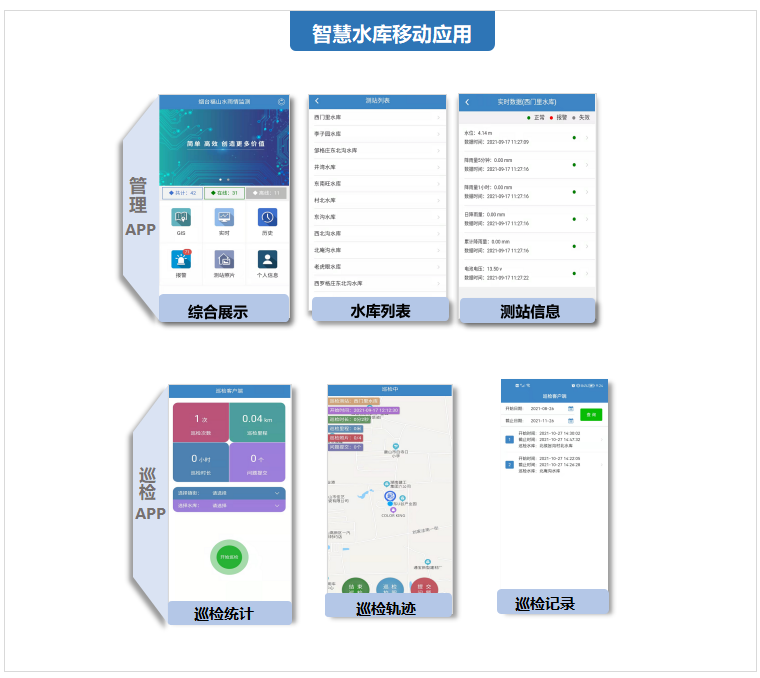

智慧水库手机端软件界面

巡查

       巡检APP:管护全流程闭环,实现问题反馈、处理闭环监管

·水库管理人员通过电脑端下发巡检任务,巡检人员可根据app完成巡检任务。

·具有巡检统计、巡检记录、巡检轨迹、问题记录、实时数据查看等功能。

· 巡检人员可通过APP实时对巡查内容及存在问题进行拍照和文字记录  水库监管人员可第一时间判断水库存在的安全隐患,提高了监管效率。同时保证了巡查管护全流程闭环,实现问题反馈、处理闭环监管。





系统特点




►支持多种上报协议

       •  SL/T427-2021《水资源监测数据传输规约》

•  SL651-2014《水文监测数据通信规约》

•  SZY206-2016水资源监测数据传输规约

•  SL/T812.1-2021《水利监测数据传输规约》

•  HJ 212《污染物在线监测(监测)系统数据传输标准》
      •  MQTT应用协议
      •  其他协议可定制

►多种通信方式可选

支持4G、5G、北斗卫星、NB-IoT等先进的无线传输方式,可以不受空间和地域的限制,减少布线所带来的巨大工作量,保证传输的稳定、可靠、及时。

►灵活的供电方式

既可以选择高性能太阳能供电方式,也可以根据各地区环境的不同,灵活的选择市电、太阳能互补供电方式来保证设备的持续工作。

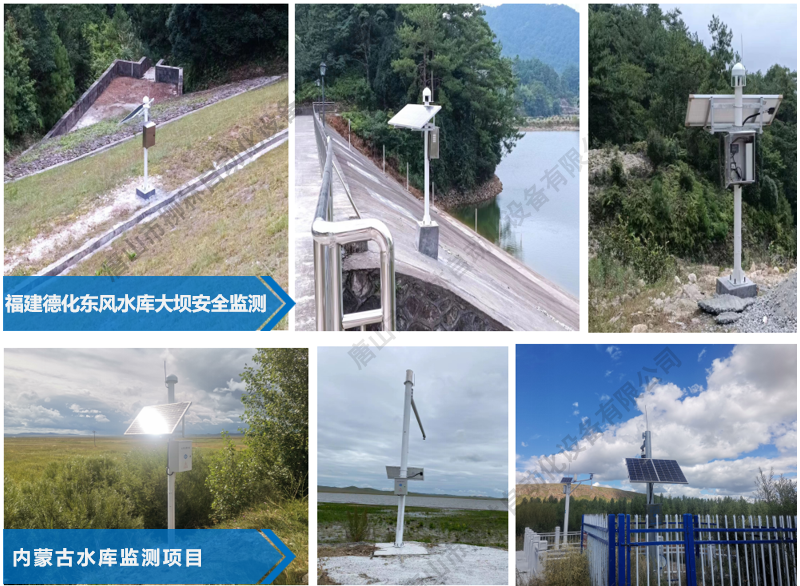

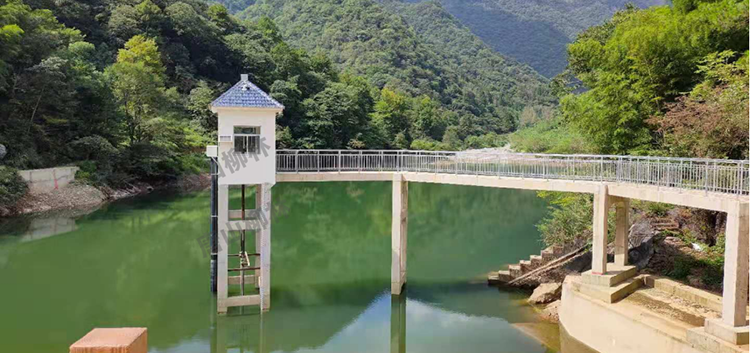

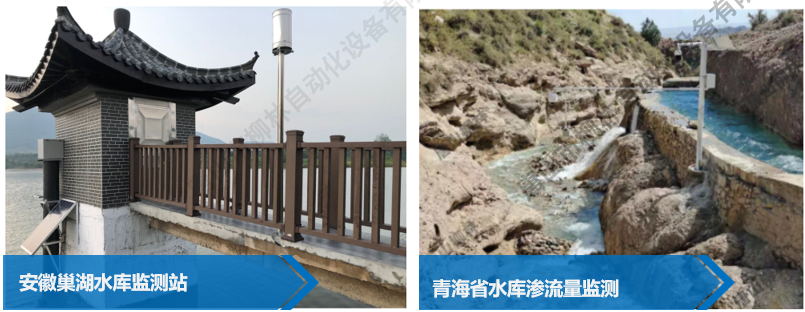

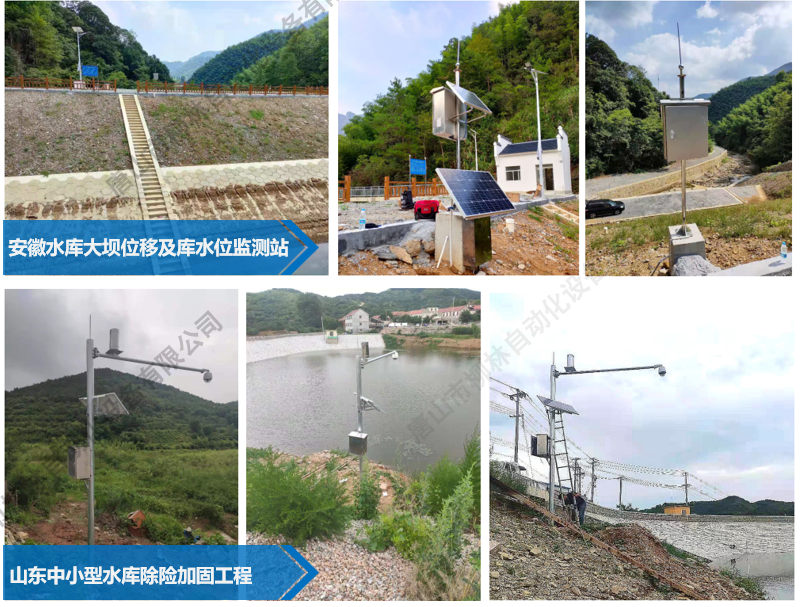

现场应用



现场1现场2

现场3





应用业绩(部分典型)





省份

项目名称

新疆

新疆十二师水库雨水情监测项目

四川

观文水库水雨情气象及大坝安全监测项目

河北

卢龙县2021水雨情监测项目

新疆

昭苏小洪纳海水库雨水情测报和安全监测项目

北京

密云水库水位监测

山东

烟台市福山区2021年小型病险水库监测

天津

天津市武清区于庄水库水位在线监测

安徽

安徽大坝安全监测、巢湖经开区小型水库雨水情自动测报系统

浙江

池州杏花村智慧旅游水库雨水情监测

贵州

贵州省水雨情在线监测项目

四川

二龙滩水库雨水情监测项目

重庆

黔江景区水位监测系统

四川

成都永浩西塘水库监测项目

云南

大理水库水利信息监测项目

黑龙江

明水县水库水雨情监测项目

青海

青海省海西州德令哈市黑石山水库水位监测

         …………






相关产品及案例

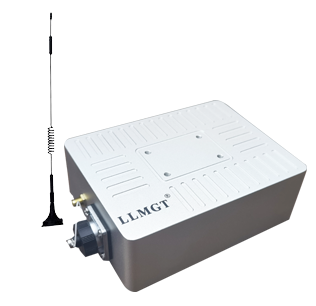

大坝安全监测终端

水库遥测终端机

陕西某地水库雨水情及大坝安全监测

甘肃某地水库安全监测项目案例






大坝安全监测终端

详情》

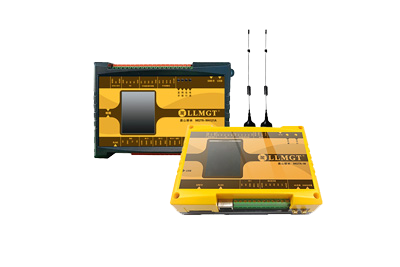

水雨情遥测终端机
