智慧灌区信息化管理系统

发布时间:2022-03-18浏览次数:3339
灌区信息化 数字孪生 量测水 渠道流量监测 一体化闸门 智慧灌区

政策背景




  • 2022年12月29日,水利部启动48处大中型灌区开展数字孪生灌区先行先试建设

  • 2023年2月24日,《2023年农村水利水电工作要点》:2023年农村水利水电工作的总体思路包括:紧盯保障国家粮食安全,加快推进大中型灌区现代化改造,新建一批节水型、生态型现代化灌区;深化农业水价综合改革,加快数字孪生农村水利工程建设,扎实推进农村水利水电高质量发展。

  • 2023年5月25日,中共中央 国务院印发《国家水网建设规划纲要》:加强水网与相关产业协同发展。推进国家水网与现代农业融合发展,在粮食主产区及水土资源条件适宜地区,新建一批现代化大型灌区;推进大中型灌区续建配套和改造,提高灌编配水效率。

  • 2024年1月10日《万亿国债投资新政》重点领域及方向:一是系统推进骨干防洪治理,二是灌区建设改造、城市排水防涝能力提升。




系统概述




智慧灌区信息化管理系统主要对对灌区的水情、雨情、土壤墒情、气象等信息进行监测,对重点区域进行视频监控,同时对泵站、闸门进行远程控制,实现了信息的测量、统计、分析、控制、调度等功能。为灌区管理部门科学决策提供了依据,提升灌区的管理效能,实现农业灌区的现代化。

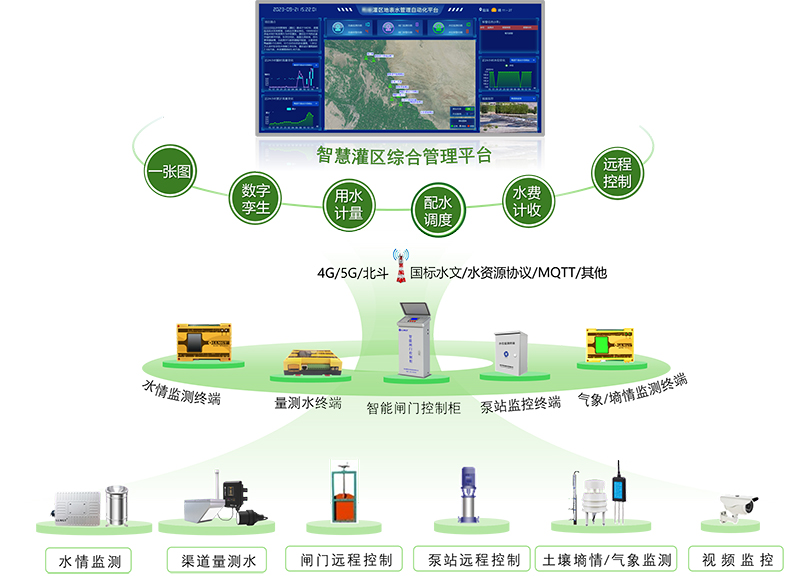

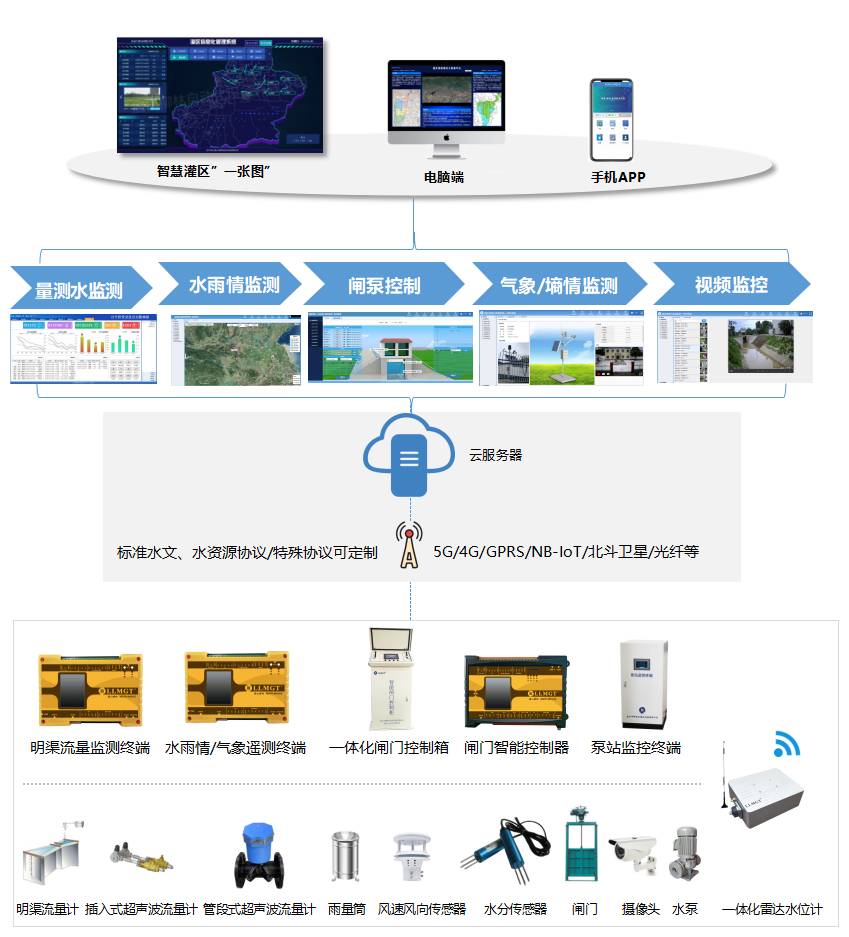

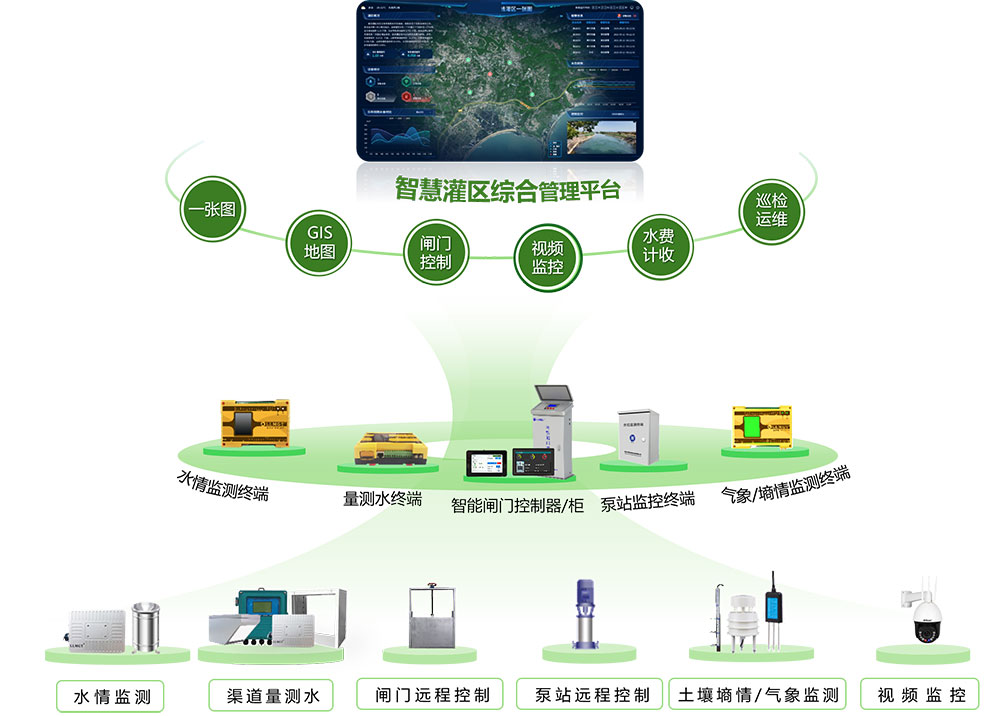

系统拓扑图




拓扑图



系统功能

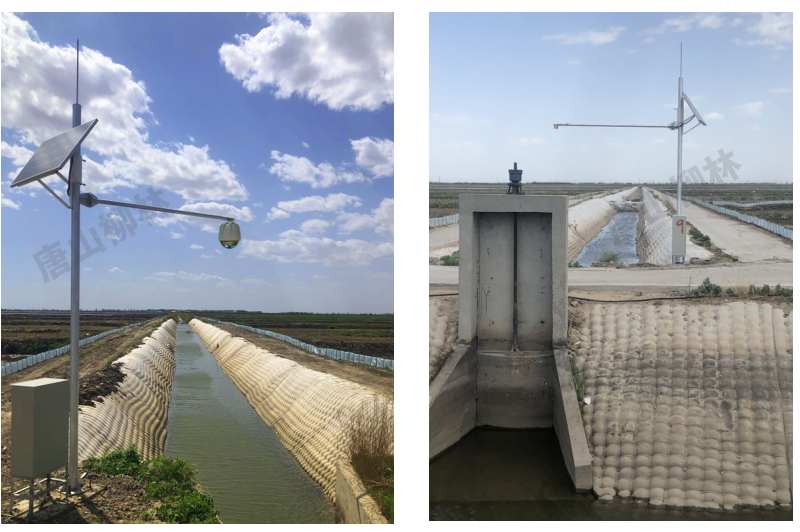

渠道流量监测站

渠道量测水监测

对引水、输水、配水、分水点和分界点全过程的水位、流量自动实时监控,为灌区总调度、分中心提供数据支撑,实现水资源优化配置。



水雨情监测站

水雨情监测

· 对河道、水库、渠道水情、雨情全过程的远程自动采集、定点抓拍,掌握水位的动态变化过程。

· 通过对监测的水情、雨情数据进行分析,为灌区管理部门提供评估灌区的需水量和来水量的辅助决策依据,实现水量的科学配置。



闸门监控站

闸门/泵站自动化控制

· 一体化闸门:对渠道进水闸门、节制闸门或重点支渠、水源的渠首闸门变化情况进行远程控制与管理。

· 泵站:根据管道出水压力、出水流量等控制水泵的启、停。同时可远程监测泵站运行电流、电压、消耗电能等电参数,当水泵状态出现异常时发出警告。



土壤墒情监测站

土壤墒情、气象监测

· 土壤墒情:土壤含水量、温湿度;

· 气象:气温、气压、相对湿度、风向、风速、雨量、光照、等气象要素;

· 为水循环规律研究、农牧业灌溉、水资源合理利用及抗旱救灾基本信息收集提供基础。



视频监测站

视频监控

对现场进行实时视频监控或图像抓拍,并准确、清晰、快速地上传至灌区监控管理中心,中心能够实时了解和掌握监控现场的实际情况。

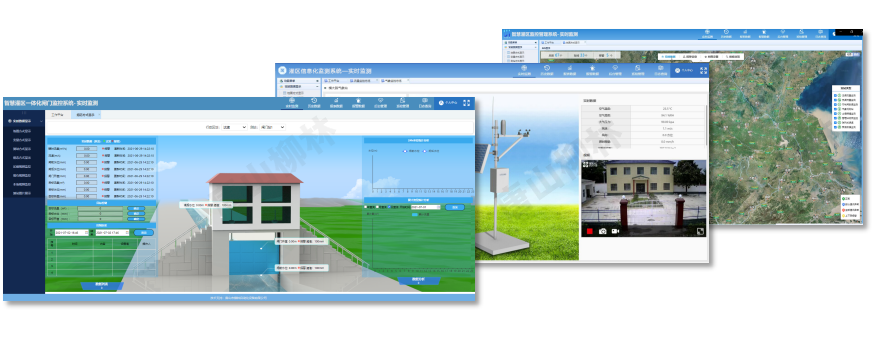

软件平台


功能总览····(详细介绍请点击数字孪生智慧灌区平台

智慧灌区管理板块主要功能包括:灌区一张图、数字孪生、水量计量、水费计收、配水调度、水旱防御、智慧巡检、工程管理、报表分析、手机APP

特色功能

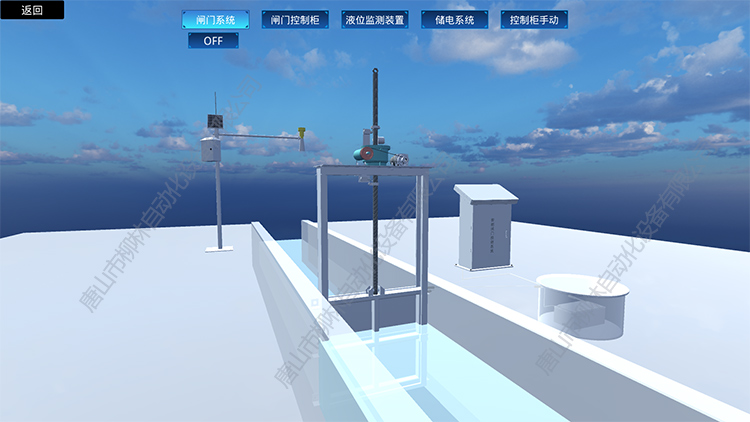

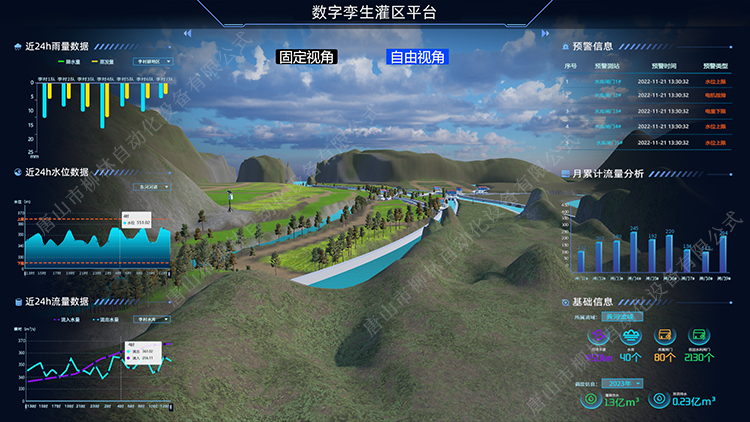

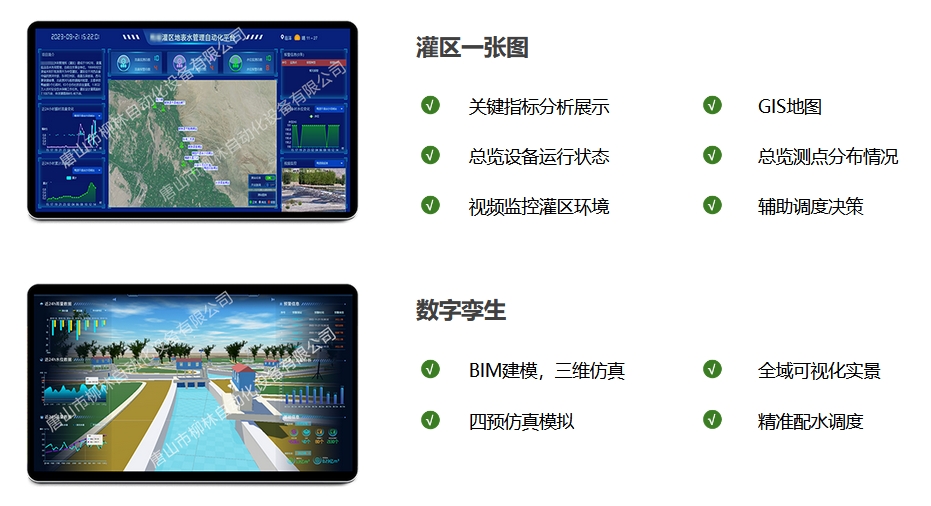

灌区一张图:关键指标分析展示、GIS地图,总览设备运行状态、总览测点分布情况、视频监控灌区环境、辅助调度决策。数字孪生:BIM建模,三维反正,全域可视化实景,四预仿真模拟,精准配水调度

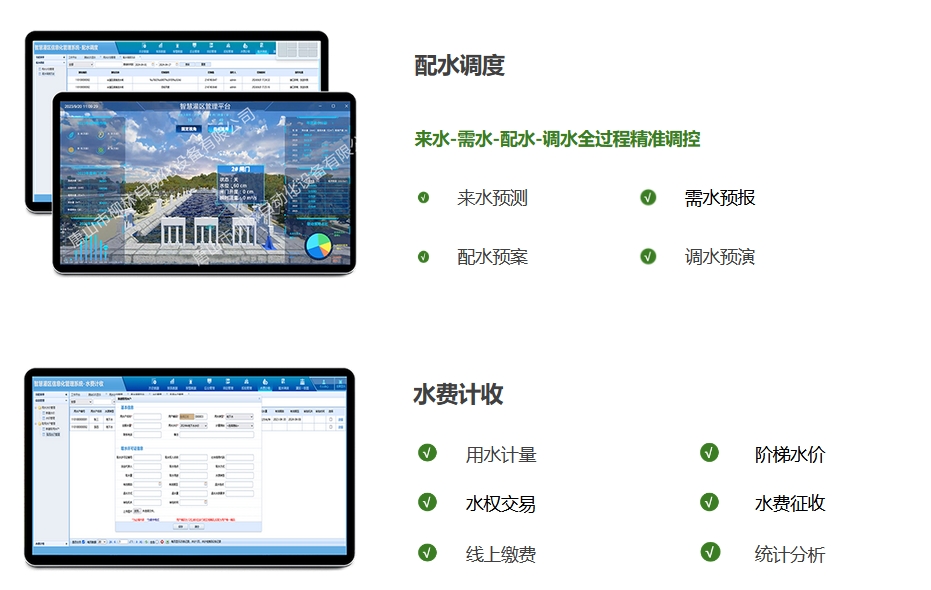

配水调度:来水-需水-配水-调水全过程精准调控。来水预测、需水预报、配水预案,调水预演。水费计收:用水计量、阶梯水价、水权交易,水费征收、线上缴费、统计分析

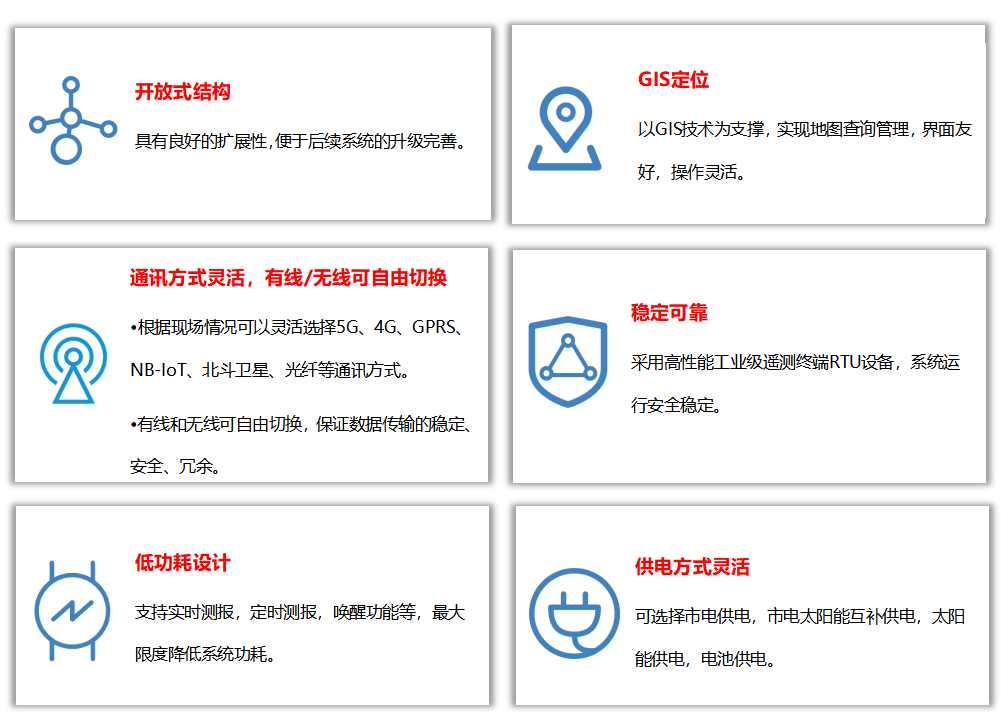

系统特点




全域感知,精准映射

对灌区输水、用水、调水、配水全过程的设备设施的状态、参数、态势进行全面感知,并对物理灌区全要素进行数字映射、仿真推演、可视化呈现,实现数据与数字底板深度相融合,进而实现精准分析诊断、预警预报和科学调度决策,确保灌区的可持续发展和水资源的合理利用。

模型驱动,科学调控

通过构建构供需水预测模型、水资源配水调度模型、洪水预报等模型体系,实现对灌区内来水、用水、配水的动态预测,并通过科学计算为灌区日常水资源配置方案进行指导,对水资源调度过程进行模拟优化,实现灌区水资源管理由经验决策提升为智慧决策。

智能控制,降本增效

改变灌区中的闸门、阀门、泵站等设施传统的手动或半自动操作方式,实现远程自动控制,精准高效,按需配水,大幅降低劳动强度,促进科学配水节水。

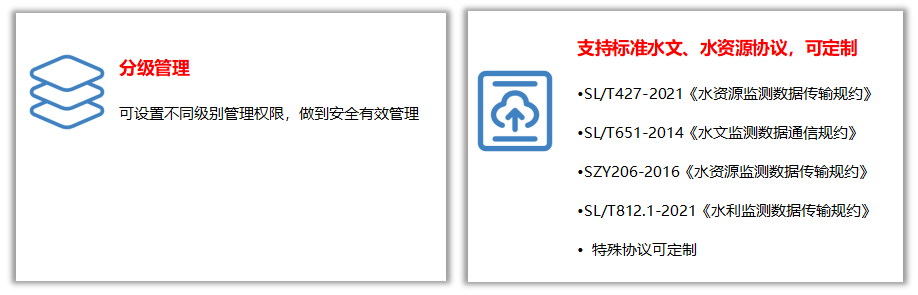

标准规约,灵活接入

灌区智慧连接终端产品支持SZY206《水资源监测数据传输规约》、SL427《水资源监测数据传输规约》、SL651《水文监测数据通信规约》等标准国家水文水资源协议,支持多中心上报,无缝对接省、市、县级平台。

SaaS架构,敏捷交付

智慧灌区管理平台采用SaaS轻量架构,拥有海量功能模版,可根据用户需求进行弹性部署,敏捷交付,不仅大幅缩短了交货周期,还显著降低了项目建设的成本,为用户带来更高效、更经济的管理体验。



核心产品

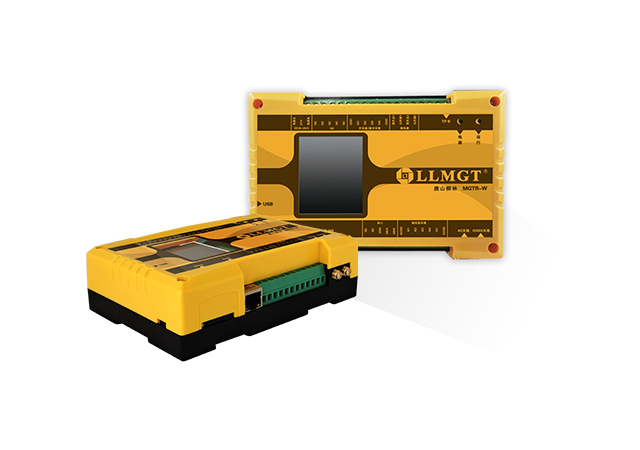

水雨情遥测终端机

MGTR-W4121C

雨水情/气象遥测终端机

 RS485:1路。

 AI采集:5路,出厂默认为(4~20)mA

 DI采集:4路

 继电器控制:2路,用于控制直流设备,或外接继电器控制设备。

 网口:1路,10~100M标准网口, 支持图片抓拍、视频实时监控。

►  支持标准水文、水资源协议、环保协议及透传方式数据上传。






► RS485:2路

► AI采集:4路,3路出厂默认为(4~20)mA,1路出厂默认采集电池电压;

► DI采集:4路,用于开关量状态采集;

► 继电器控制:2路, 用于控制直流设备,或外接继电器控制设备

►  可带6年通讯资费,免费维护管理,支持SIM状态(锁卡、停机、欠费)查询功能



渠道流量监测终端

MGTR-W4121B

渠道流量监测终端

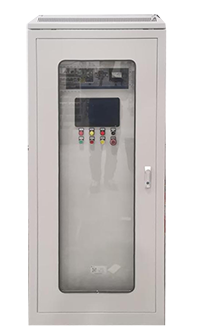

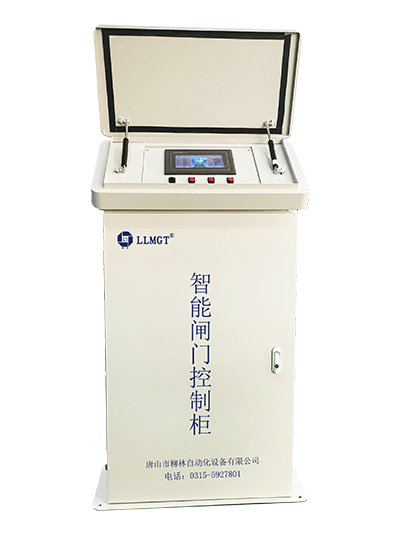

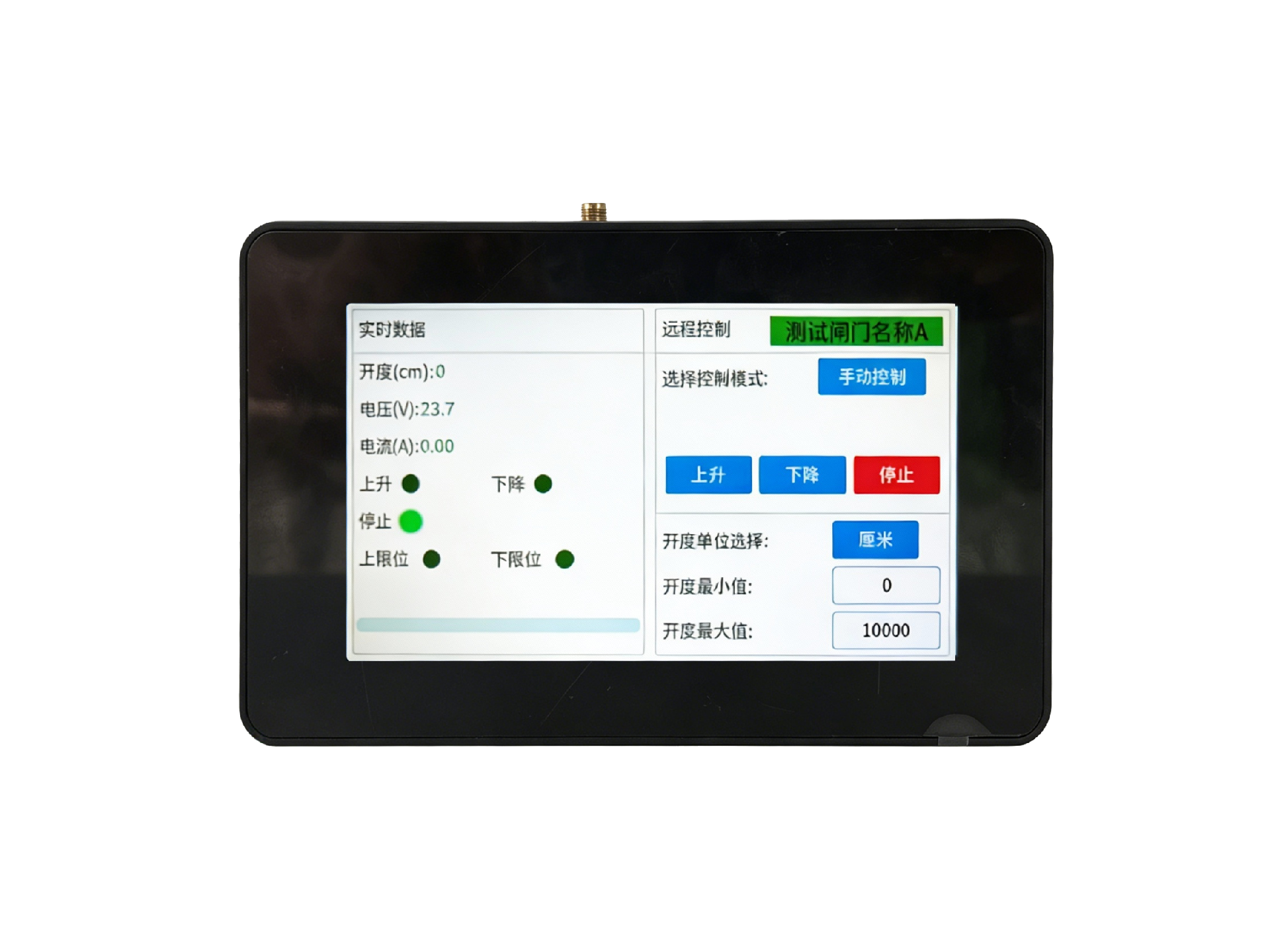

智能闸门控制柜

智能闸门控制柜



► 实时采集水流量、闸门开关状态,闸门开度,电池电压等数据,并自动远传至监控中心;

► 支持闸门手动/自动、就地/远程控制;

► 支持视频监控及图片抓拍;

► 支持开度控制、流量控制、闸前水位控制、全渠联动控制等控制方式;

► 支持水工建筑法、闸后堰槽法、表面流速法、断面平均流速法等流量计量方法。




► 水位采集+流速/流量计算+4G无线传输;

► 非接触式测量,无机械磨损,使用寿命更长;

► 基于CMOS毫米波射频芯片,实现更紧凑的射频架构,更高的信噪比,更小的盲区;

77-81GHZ 频段 该频段带宽更大、探测距离更远、精度更高;

► ±3°天线波束角,安装环境中的干扰对仪表的影响更小,安装更为便捷;

► 支持现场蓝牙设参和远程扫码设参,维护更便捷!。

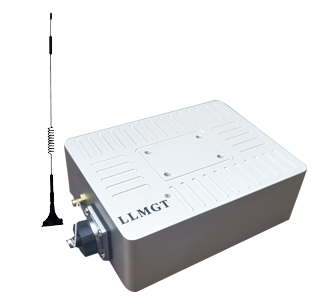

雷达水位计

MGTR-S-R型

一体式雷达水位计





应用业绩


 灌区信息化项目分部范围

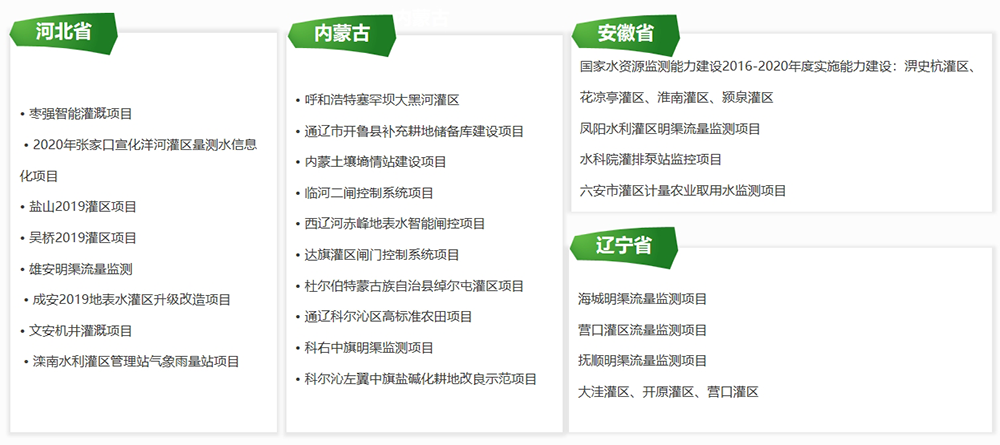

柳林在全国服务过的大中小典型灌区清单部分


业绩清单:河北、内蒙古、安徽、辽宁省

业绩清单:河南、山东、吉林、黑龙江、甘肃、湖南省

业绩清单:湖北省、浙江省、新疆、四川重庆

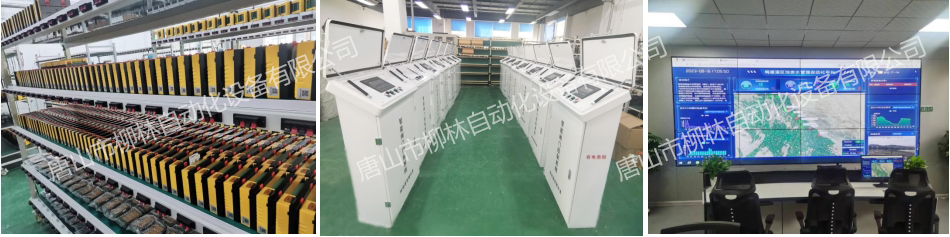

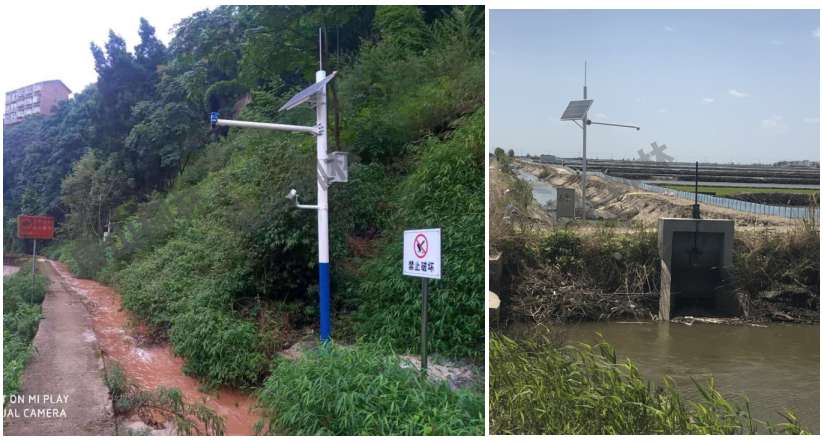

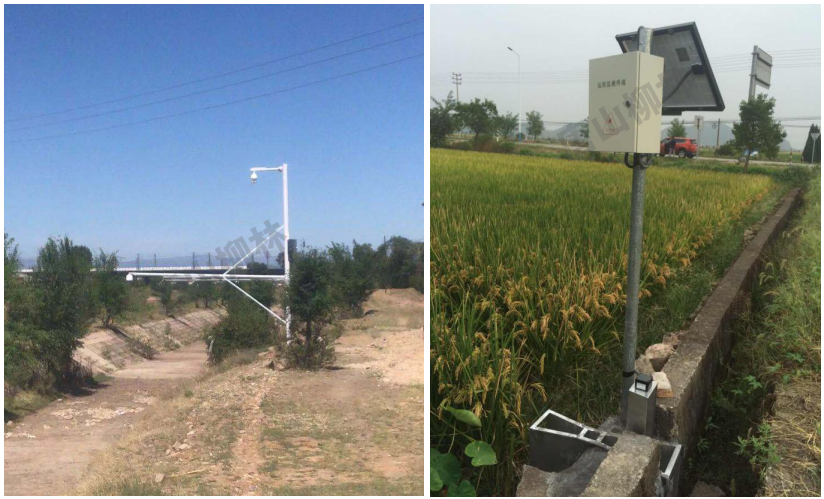

生产及现场应用照片

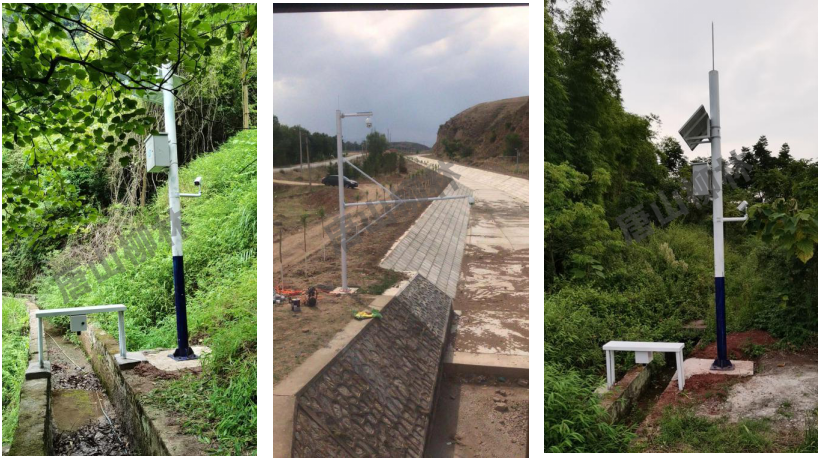

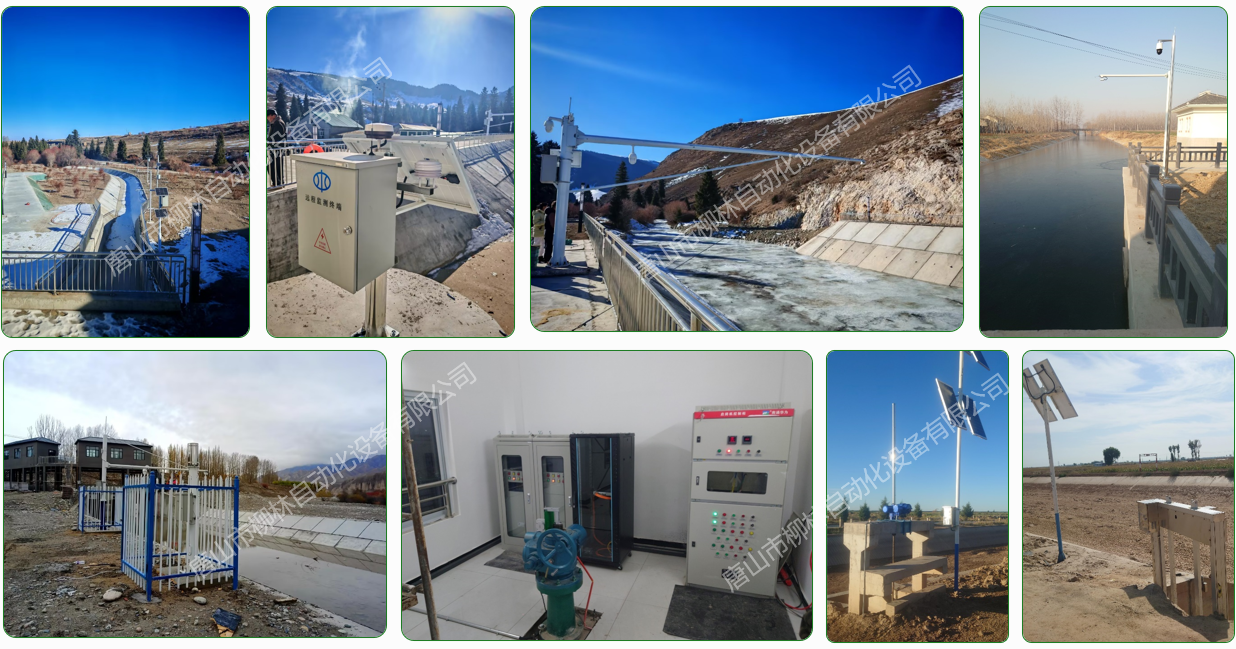

设备生产及应用现场照片-1

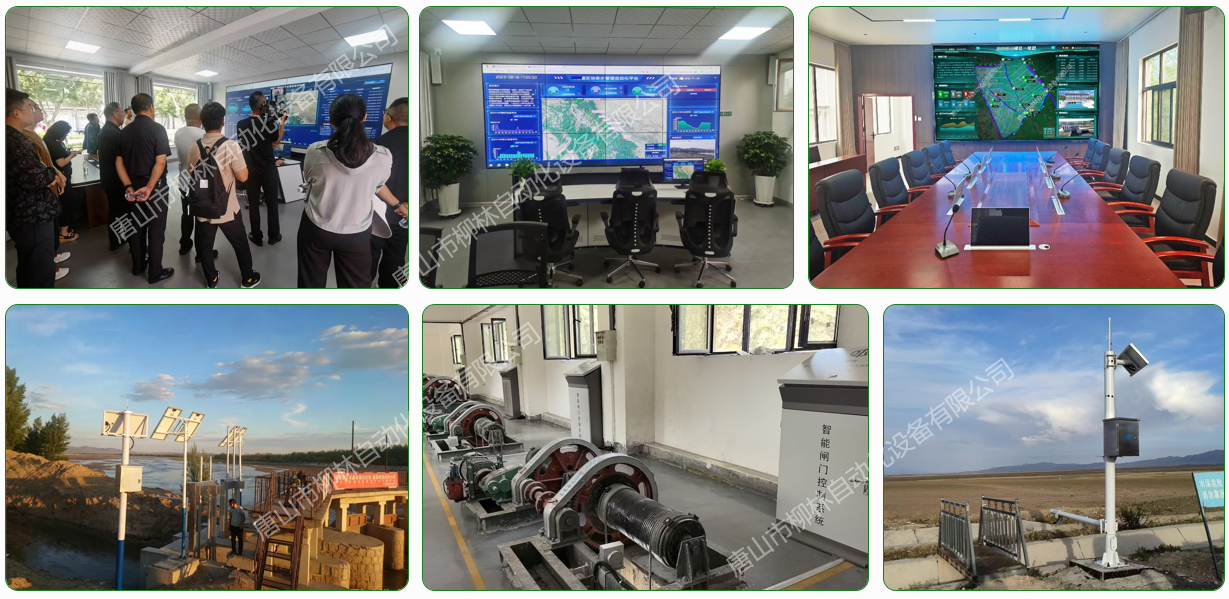

设备生产及应用现场照片-2

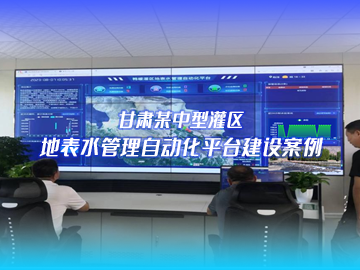

典型案例实施经验分享:甘肃某中型灌区地表水管理自动化平台建设案例
