取水口取水监测计量系统

项目背景

《水利部关于强化取水口取水监测计量的意见》内容解读

水利部水资源管理司、水资源管理中心于2021年7月下发《水利部关于强化取水口取水监测计量的意见》意见总体思路如下：

目的：以满足水资源管理需求为目的。

重点：提高监测计量覆盖面、提升监测计量数据质量、加强监测计量数据成果应用。

思路：坚持系统观念、依法依规、因地制宜、分类推进。

任务：完善前端信息采集、传输系统及承接管理平台。

成效：健全责任明确、支撑有力、监管有效的取水口取水监测计量体系，为实施水资源刚性约束制度，促进生态文明建设和高质量发展提供有力支撑。

系统目标

• 通过建设取水口取水监测计量系统，实现较为系统、完整的监测计量体系；

• 非农业取水口和大中型灌区渠首计量全覆盖；

• 提高取水量计量率和在线计量率；

• 提升信息化平台建设和数据共通共享;

• 达到及时、全面、准确掌握地表水、地下水等水源取水以及各领域用水情况;

• 有力支撑水资源监管工作的效果和目的。

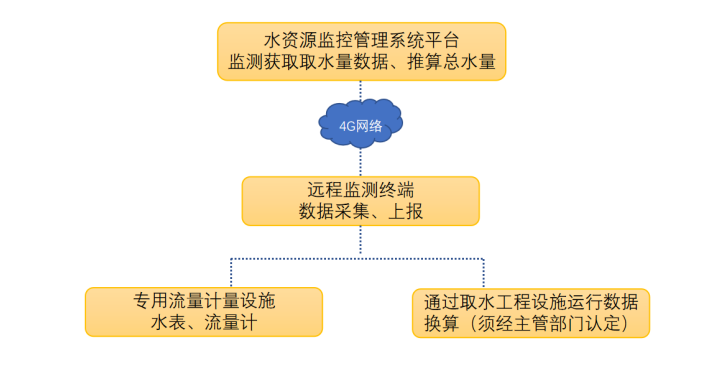

系统架构

取水口取水监测计量涵盖：

工业、生活、服务业取水口计

地表水灌区取水口监测计量

农业灌溉机井监测计量

已有监测计量设施改造升级

系统选型依据

《取水计量技术导则》（GB/T 28714）计量误差规定：

限额以上取水计量误差的规定

a) 明渠输水时，误差应≤±5%；

b) 管道输水时，误差应≤±3%。

限额以下取水计量误差的规定

a) 明渠输水时，误差应≤±7%；

b) 管道输水时，误差应≤±5%；

c) 小水浮标法测流时，测量误差可适当放宽至±10%。

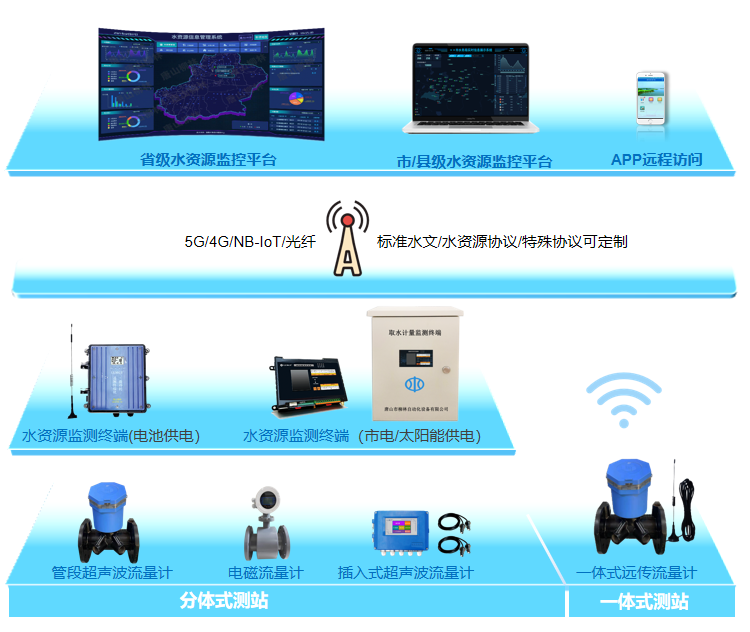

系统拓扑图

流量计量设施及方法

流量计：非农用水计量均指直接计量。目前一些非农取水口仍用水泵电量折算取水量等间接计量，并不符合《意见》要求，应加装水表、流量计等直接计量器具。根据现场工况，可选用管段式超声波流量计、雷达流量计等。

折算：不具备安装流速测量装置条件的中型灌区渠首，可采用的折算计量方式，主要指利用闸前、闸后水位和闸门开度换算水量。目前通过提灌泵机的电量换算水量的，需要加装水表、流量计等直接计量设施。

以电折水方式：管径超过20cm的机井，可以采用以电折水的方式进行计量监测。唐山柳林以电折水平台：

                                 具有水电置换系统趋势曲线，指导以电折水系统确定，结合本地情况，最终确定水电转换系统；

                                 分析水电转化系统和水位关系趋势，通过关系曲线，确定影响水电转换系数关系模型，反映机井性能；

                                通过单井系数分析报表，确定每日用水信息，为机井性能分析、潜水泵性能分析提供数据支撑。

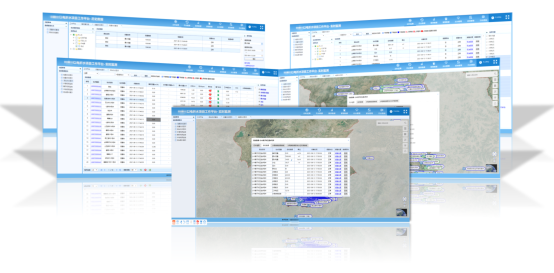

系统功能

•  实时监测地表水、灌区、地下水等取水口供水数据；

• 扫描机井二维码，查询/维护机井信息，查看实时数据；

• 监测数据可通过4G无线网络传输至监测中心系统平台；

• 数据异常报警预警，便于管理人员及时掌握现场情况；

• 及时发现和处理超许可、超计划取水问题、超限报警、预警；

• 数据存储、统计分析、生成报表；

• 支持远程控制现场取用水泵站及阀门的开关启停；

• 形成用水报表，与取用水户填报数据比对，为管理决策部门提供数据依据；

核心硬件

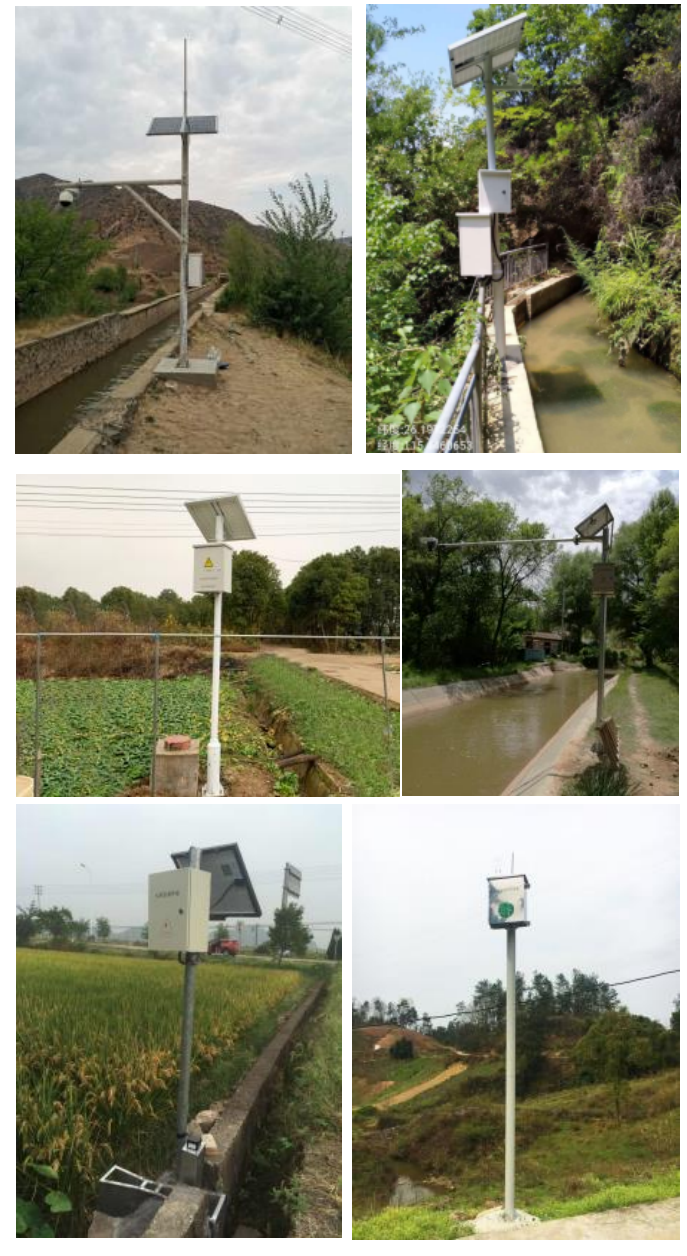

典型应用

• 取水口及机井监测体系信息管理能力提升项目

• 水资源监测体系建设项目

• 农村饮水安全工程取水在线监测系统

• 水源井供水监测系统

• 灌区信息化管理系统

• 非农取用水计量监测系统

• 农业灌溉管理系统
