试点先行谋实效丨探寻绿洲灌区节水之策

发布时间:2023-09-28浏览次数:330
灌区信息化 灌区地表水管理自动化平台 智慧灌区管理平台 一体化闸门 明渠流量监测

   河西走廊绿洲灌区,润泽万亩良田

甘肃某中型灌区位于河西走廊中端的黑河中游,从黑河引水自流灌溉,通过渠首输配水闸站,将水量输送并分配到田间,进行灌溉。

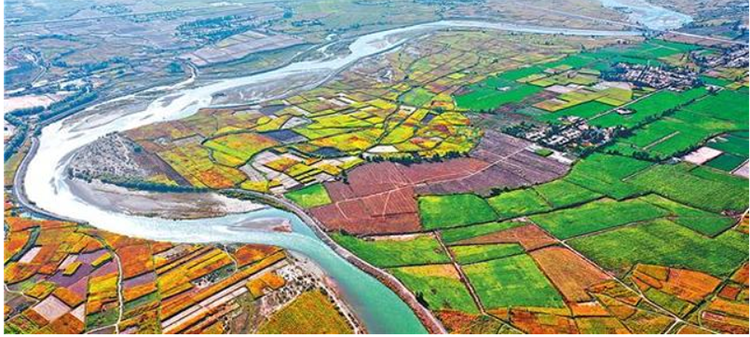

灌区实景图



该灌区所处区域是农业灌溉大县,是甘肃河西走廊重点的商品粮基地,用水量占全县用水总量的80%以上,长期以来由于自动化、信息化水平低,水资源粗放利用、农业用水计量和监控设施条件不完善,每次田间灌溉配水都得依赖工作人员提前计算好需要的水量,然后按刻度进行人工手动摇闸。整个灌区大大小小闸口数十个,不但费时费力,且常常因为操作偏差,导致引水量超过实际用水量,造成了水资源的浪费。



   增效不增水  实现高效节水

       该灌区共有3处渠首引水枢纽(输配水闸站),按照“先试点创建,再全面推广”管理思路,本项目先选取该灌区的一个闸站进行自动化、信息化改造:

远程控闸:根据上下游的水量远程控制闸门的开/关、设置闸门开度,实现精准调配水,减轻工作人员的劳动强度和工作量,减少水量损失。

现地自控:在现场闸门电控柜上设置触摸屏,除了显示闸门实时信息外,还可以通过触摸屏人机界面和内部运行的控制软件实现闸门的现场交互控制。

急停控制:闸门运行过程中,运行状态和信息被实时监控,并被作为闸门运行动作的前提判断条件,防止发生错误动作无法调节,防止设备损坏。一旦监测或遇到险情发生,则立即停机报警,等待检修,确保安全。

水情监测:实时监测闸前、闸后水位情况,并上报平台;

过闸流量计算:通过智能闸门控制器,结合闸门前后水位、闸门开度,计算过闸门流量;

设置视频监控站21处:在河闸室内、外设重要位置进行视频监控;

明渠流量站26处;在支渠安装明渠流量计,实时采集明渠流量;

建设集自动采集、控制、传输、接收、处理、存储为一体的智慧灌区管理平台

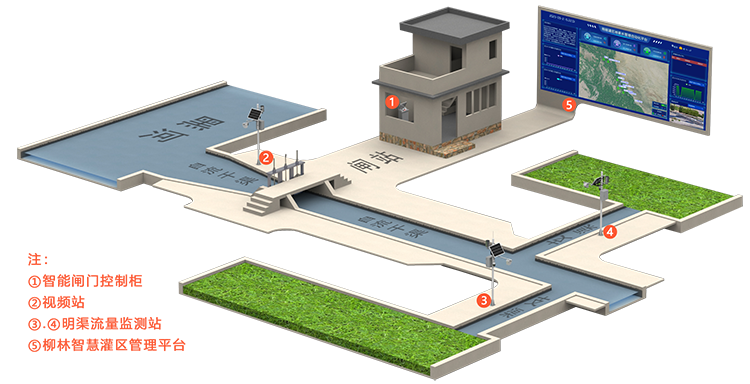

灌区工艺流程图




   数字赋能  实现智慧管理

柳林灌区地表水管理自动化平台包含“智慧灌区一张图”、“实时数据总览”、“闸门远程控制”、“视频监控”、“报警数据”、“巡检管理”等功能板块。灌溉管理中心可总览灌区设备运行状态,对输配水节制闸进远程控制,直观、形象地为管理部门提供灌渠实时流量查询、报表管理等服务,确保管理人员迅速、及时、准确地掌握灌渠的流量、水位信息,为农田水利管理工作提供有效支撑,提升农田水利信息化、数字化管理水平。

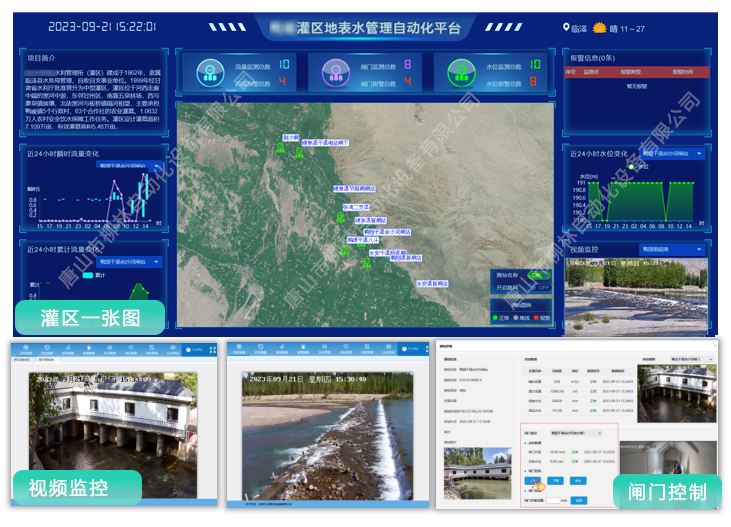

智慧灌区管理平台


   试点先行  实效显著



本项目作为该地灌区节水改造的试点项目,顺利通过验收,已正式投入使用,建设成果得到了水利部相关领导、专家的高度评价。

项目运营后,灌区水利基础设施将得到极大改善,信息自动化水平实现新突破,届时,将进一步提高灌区灌溉水量计量的准确性和时效性,对灌区干渠引水水量变化及时、准确的做出反馈和调度,更好地实现水资源的有效管控,提升灌区量测水的效率和业务管理水平,同时为灌区用水总量控制、优化配置水资源、提高水利用效率提供技术支持。

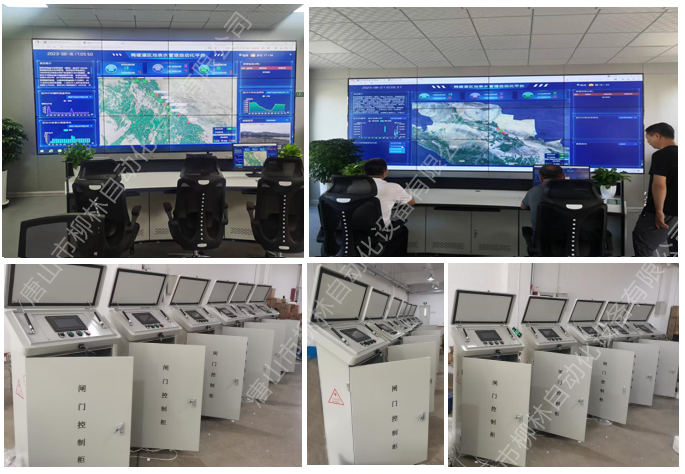

智慧灌区管理平台上线投入使用
