陕西某小型水库雨水情测报及大坝安全监测

发布时间:2023-10-31浏览次数:225
水库雨水情测报 大坝安全监测系统 数字孪生 防洪四预 遥测终端机

项目背景


      根据《陕西省小型病险水库除险加固项目管理办法》、《陕西省小型水库雨水情测报和大坝安全监测设施建设与运行管理办法》的要求,为保障水库安全运行,对全省小型病险水库除险加固,建设完善雨水情测报、监测预警、防汛道路、通讯设备、管理用房等配套管理设施。进一步规范小型病险水 库除险加固项目管理,提升质量安全管理水平,全面完成“十四五”小型病险水库除险加固建设任务。

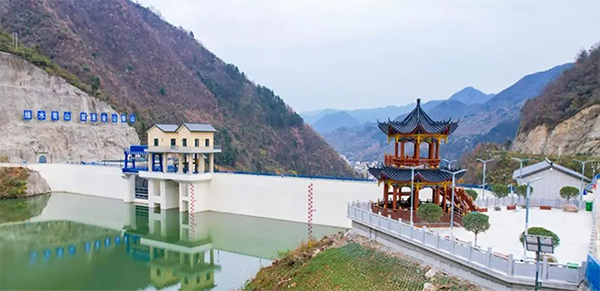

水库实景

项目情况




陕西某地水库为小(一)型新建水库,是一座集饮水保障、农业灌溉、调洪减灾、生态康养于一体的综合性水库,对当地产业发展和民生保障具有十分重要的作用。为保障该水库安全运行,全面加强信息化建设,主要内容包括:

①、水雨情测报监测站(新建):雨量、水位监测+4G通信

②、大坝安全监测站(已建):渗流、渗压监测,数据上传至监控中心。

③、闸门控制站(现场已有PLC控制柜),与中心数据对接。

④、视频监控站(已建),中心实现远程访问。

⑤、一套水库水雨情测报及大坝安全监测软件(新建),实现数据资源整合汇聚、预报分析、决策调度。



系统搭建

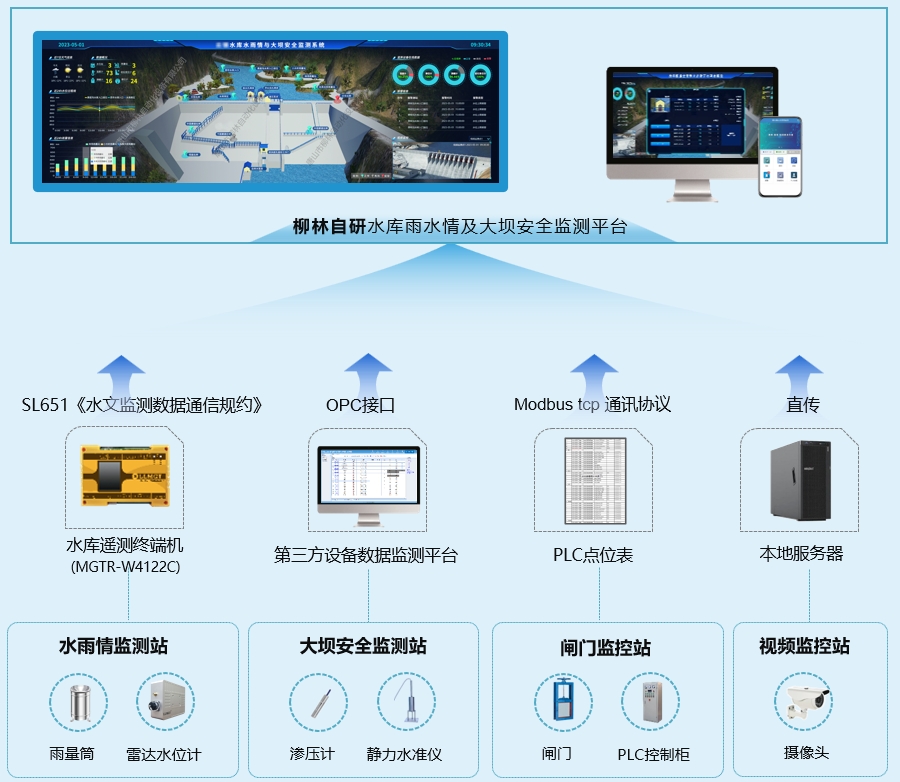

系统架构图




项目亮点


全要素监控,保障水库安全

①、雨水情监测通过柳林水库监测终端MGTR-W4122C采集现场的分钟、小时、日雨量及水位数据,并遵循国标水文协议,并通过4G网络上传输至监控中心。

②、大坝安全监测:渗压、位移监测,实时掌握坝体健康状态。

③、闸门监控:监测闸前、闸后水位,越限自动报警,方便及时进行泄洪调度。

④、视频监控:对水库周围所有重点区域进行实时视频监控。


数字孪生,一张图全局掌控

利用BIM+GIS等核心技术,通过采集水库的运行数据、环境数据和结构数据,将其与虚拟模型进行匹配和融合,对水库精确建模和仿真,实现三维可视化管理,管理者可以直观地掌握水库各项运行工况,提高工作效率和决策准确性。

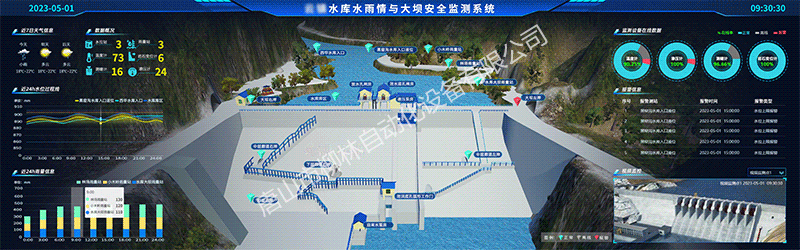

水库数字孪生一张图


防洪四预,精准调度决策

基于数字孪生场景开展洪水调度运行全过程仿真、水库上游淹没模拟等预演行为,并能快速形成不同的调度方案,为决策者调度响应提供决策依据。

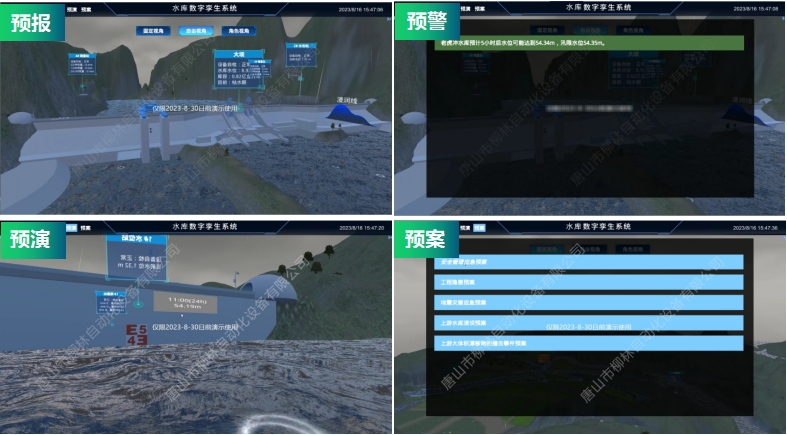

水库防洪四预软件界面

超强兼容,多端数据互通

柳林水库雨水情测报及大坝安全监测平台,实现了与下游软硬件测无缝对接,展现了接口对接、通信协议、数据直传等多种对接方式,实现了多端数据交互、互通。


联动多系统,实现统一平台智慧管控

该地水库雨水情测报及大坝安全监测系统软件主要包括包含水库管理调度系统、闸阀远程监控系统、水情监测系统、视频监控系统、巡检系统、项目管理等系统,实现多系统联动、融合,打造水库统一管控平台,实现水库智慧化远程管理。

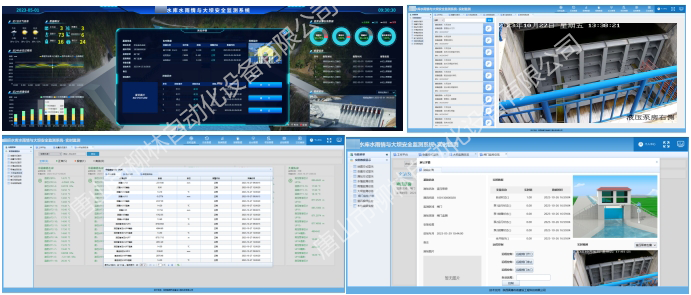

水库雨水情及大坝安全监测系统各个板块界面
