MGTR-E-MCU振弦采集器(健康监测盒子)

产品简介MGTR-W-MCU振弦采集器(健康监测盒子)MGTR-W-MCU振弦采集器(健康监测盒子)是一款采用高性能处理器数据采集终端,主要适用于单线圈振弦式仪器(传感器)输出的频率信号及温度采集,如振弦式渗压计、振弦式测缝计、振弦式应变计、振弦式钢筋计等仪器或传感器。
振弦采集器 健康监测盒子 多通道智能监测终端
联系电话:13012191802

产品详情

产品简介

MGTR-W-MCU振弦采集器(健康监测盒子)是一款采用高性能处理器数据采集终端,主要适用于单线圈振弦式仪器(传感器)输出的频率信号及温度采集,如振弦式渗压计、振弦式测缝计、振弦式应变计、振弦式钢筋计等仪器或传感器。该产品是集数据监测、超标预警、主动上报、本地存储、远端传输等功能于一体的多通道智能监测终端。

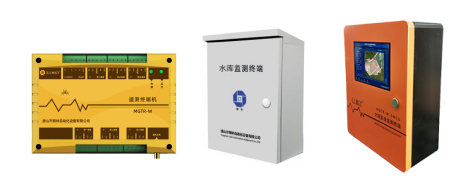

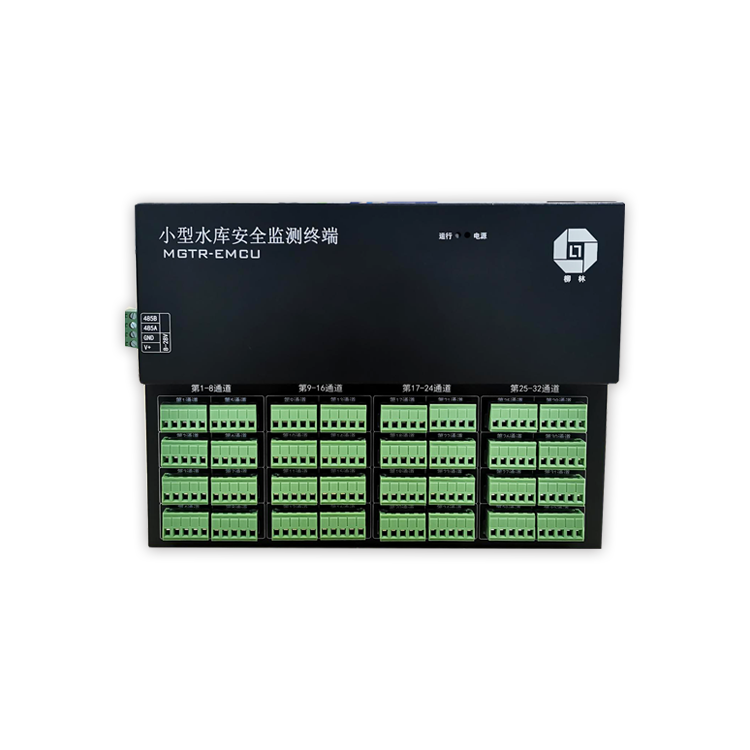

MGTR-E-MCU振弦采集器(健康监测盒子)

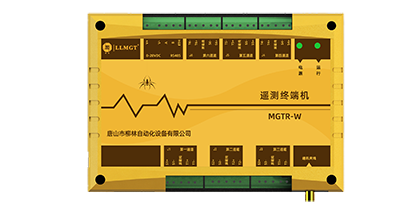

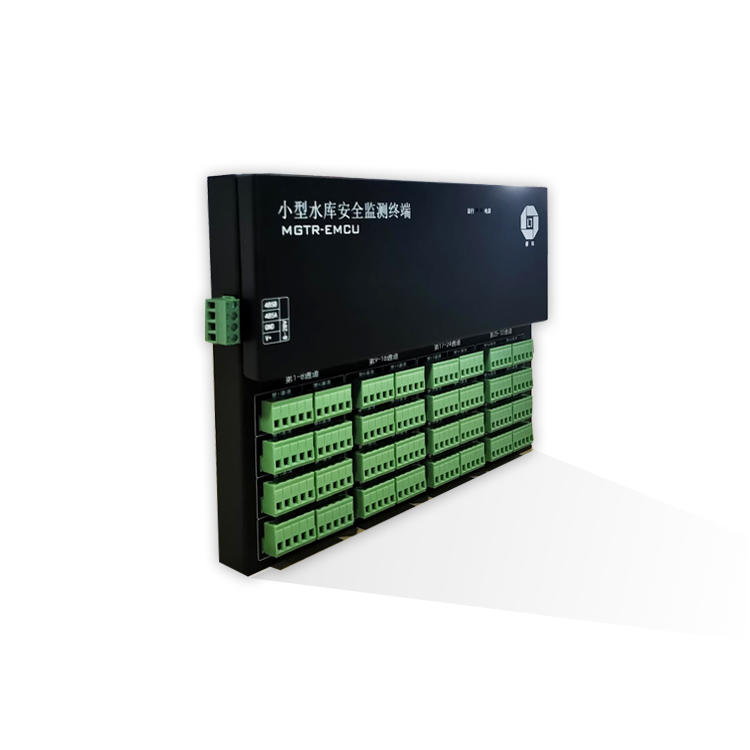

MGTR-E-MCU振弦采集器(健康监测盒子)

采集器具有抗干扰能力强、可靠性好,智能集成化程度高、测量精度高,安装、运行、维护方便等特点,可满足同时测量孔隙水压力、流量、温度等参数,支持定制参数组合。为主管部门在监测对象的安全监测与预警服务方面提供精准的测量数据,实时掌握监测对象的健康状态。为监测对象的日常养护、管理和突发事件应急处置发挥重大作用。

功能特点

数据采集模式

触发式采集:即由配套命令触发,采集器立即启动对传感器的数据采集。

间歇式采集:即指定采集测量周期的间隔,采集器根据这些时间参数自动进行周期性巡测。

数据交互方式

本地通讯:与本地配套上位机通过485接口实现数据交互;

参数配置:通过485接口实现本地参数配置。

数据采集兼容性

兼容所有单线圈振弦式传感器,同时内置恒流源激励电路,针对内置热敏电阻测量温度的振弦式传感器提供有效的采集方案。

安全防护性设计

完善的防雷防静电及瞬变脉冲阻断设计,高压脉冲由阻断电路先行阻止,再由吸收电路安全吸收,确保模块运行安全。设置有传感器的主动安全保护功能,在测量闲置时自动将传感器进线短路并接至系统地线上,确保传感器安全,无需另配避雷器。你不用担心感应雷电损坏MCU,人体ESD也不会导致系统元件失效或寿命的缩减。即便如此,采集模块还采用了金属外壳的设计,可有效防护电磁干扰。

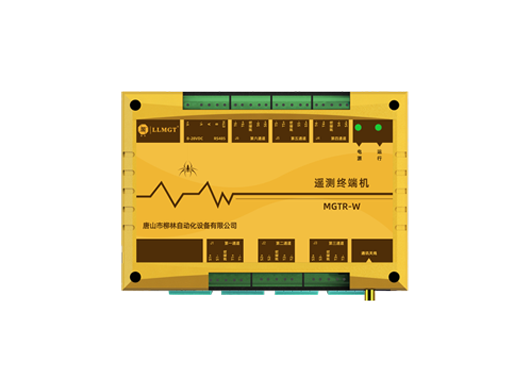

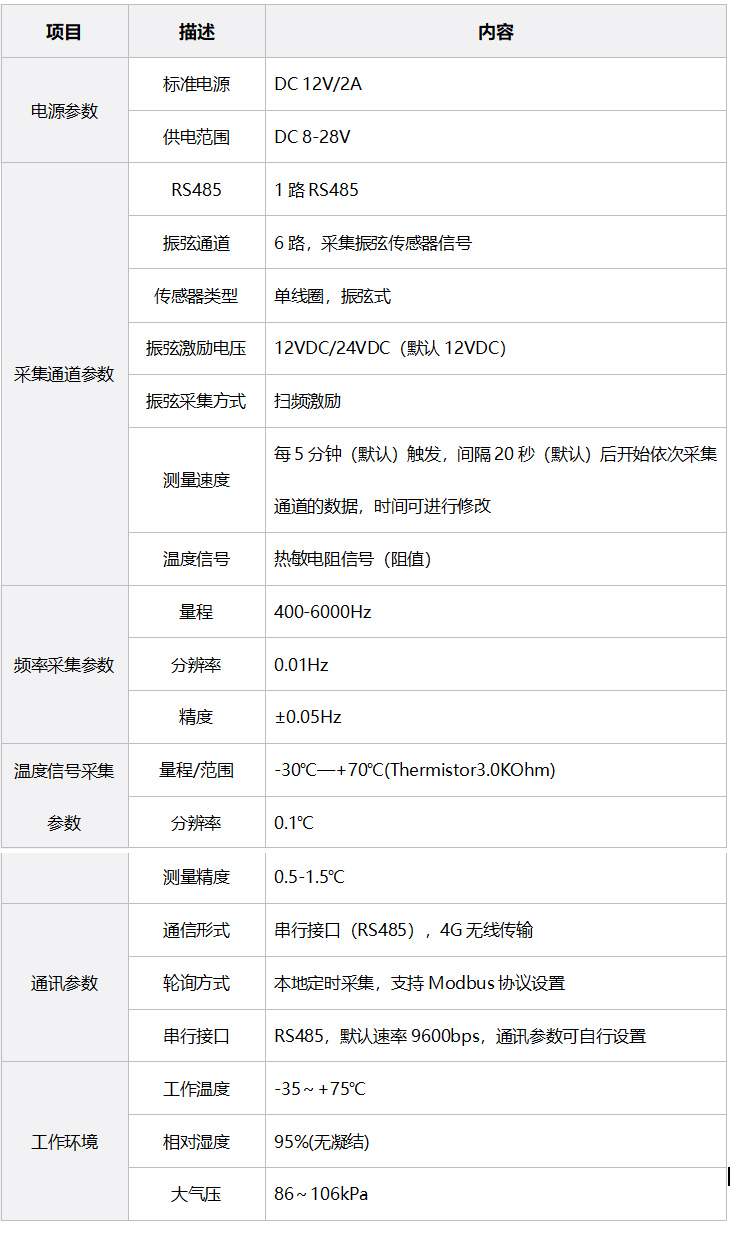

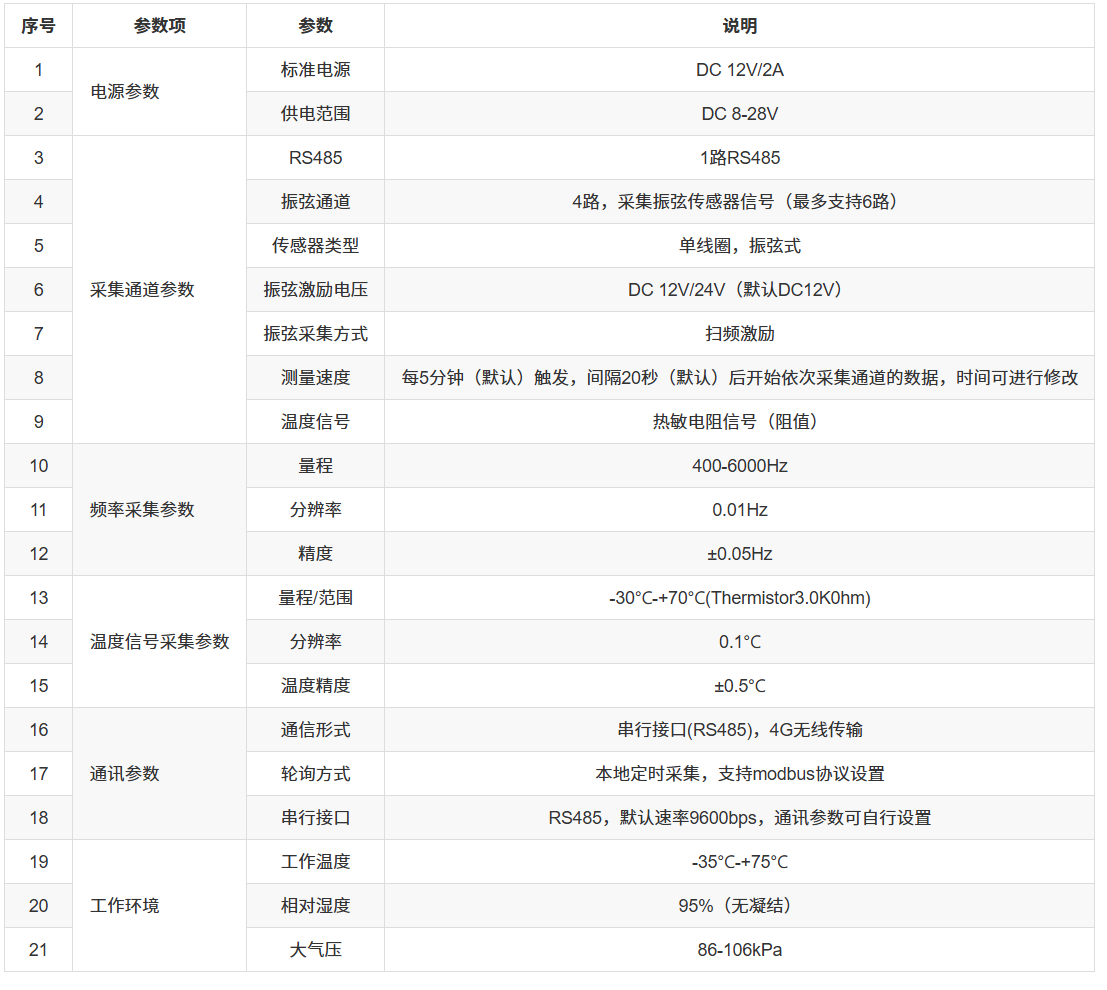

主要技术指标

  1. 电源参数

    工作电压

    12VDC

    工作电流

    平均值:30mA

    通道参数

    通道数

    8通道4线式传感器

    传感器类型

    单线圈,振弦式

    激励电压

    12VDC/24VDC(默认12VDC)

    采集方式

    扫频激励

    温度信号

    热敏电阻信号(阻值)

    测量速度

    平均≤8秒/周期(1-8路,包括频率和温度)

    频率测量参数

    频率量程

    400-6000Hz

    频率分辨率

    0.01Hz

    频率精度

    ±0.05Hz

    温度测量参数

    温度量程

    -30℃—+70℃(Thermistor3.0KOhm)

    分辨率

    0.1℃

    温度精度

    ±0.5℃

    通讯参数

    通信形式

    串行接口(RS485)

    接口参数

    RS485,默认速率9600bps,通讯参数可自行设置

    物理参数

    工作环境

    温度-40~+80℃

    湿度≦98%Rh,无凝露

    无故障工作时间

    ≥20000小时

    系统防感应雷电强度

    500W-1500W

    备注

    尺寸、性能参数为常规产品参数,其它参数指标可按需求订制

应用领域

  • 水库及大坝安全监测

  • 各类建筑物、构筑物安全监测

  • 隧道、轨道交通监测

  • 铁塔结构监测

  • 桥梁变型监测

  • 其它水工及土木工程结构安全监测

设计参考依据

GB/T 3412.1-2009  《大坝监测仪器 检测仪 第1部分:振弦式仪器检测仪》

DL/T 5211-2005  《大坝安全监测自动化技术规范》

SL 55l一2012 《土石坝安全监测技术规范》

GB50982-2014  《建筑与桥梁结构监测技术规范》

GB/T 34807-2017 《岩土工程仪器设备的检验测试通用技术规范》

GB 50330-2013 《建筑边坡工程技术规范》

GB/T 39559.3-2020 《城市轨道交通设施运营监测技术规范 第3部分:隧道》
