MGTR-E-GNSS 位移监测终端

唐山柳林MGTR-E型GNSS是一款专业高精度接收机，针对地表位移监测、形变监测应用市场推出的一款专业高精度接收机，内置高斯投影 ,支持ECEF坐标算法、双频RTK算法，不依赖第三方（厂家）服务器计算，支持BDS、GPS、GLONASS等多系统、多频点，可以实现高频动态厘米级监测，又可实现高精度静态毫米级监测。

EFEC坐标算法内置高斯投影不依赖第三方服务器计算

联系电话：13012191802

立即咨询在线留言

产品详情

唐山柳林MGTR-E型GNSS位移监测终端是一款高精度、多星频位移监测终端，终端集成4G全网通无线通讯功能，支持BDS、GPS、GLONASS等多系统、多频点，内置高斯投影，支持双频RTK算法和EFEC坐标算法，可以实现高频动态厘米级监测，又可实现高精度静态毫米级监测。根据现场工况，产品分为一体式和分体式两种，广泛应用于坝体、边坡、矿区等地表的三维位移监测。尤其适用于地形条件复杂、起伏大的边坡监测。

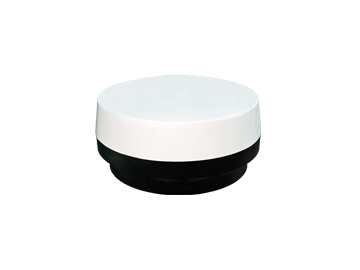

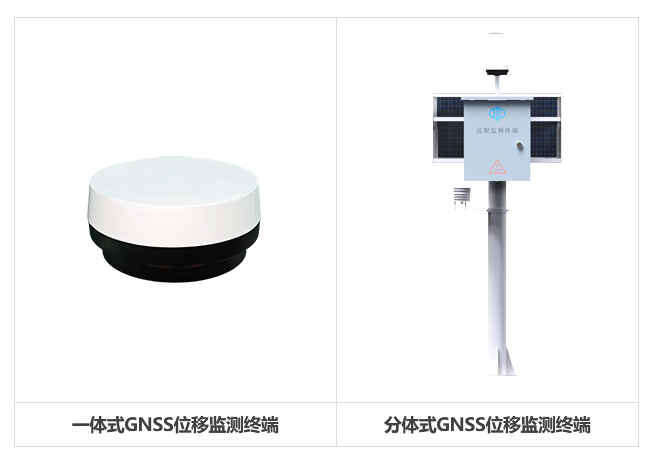

	一体式GNSS位移监测终端	分体式GNSS位移监测终端

产品功能

★ 位移监测：可输出高精度地表位移监测值

★ 支持多系统多频点卫星信号体制

★ ⽀持毫⽶级GNSS解算精度

★ 内置高斯投影

★ 支持RTK算法和EFEC坐标算法

★ ⽀持4G全网通信

★ ⽀持远程参数配置

显著特点

★ ⼀体式及分体式自由选择，安装维护简便，在潮湿、多粉尘、炎热或严寒环境下也能长期⼯作；

★ 测站之间⽆需通视，能全天候实时⾃动监测；

★ 研发了先进、科学的多系统实时形变监测数据处理算法，保证结果的高精度、高可靠性、高时效性和高时间分辨率；

★ 可根据需要灵活设定数据采集与处理间隔；

★ 宽电压多模式供电，根据现场实际情况，可选择多种供电⽅式；

★ 支持市电及太阳能充电电路，可实现超低耗、长期监测；

★ 工业级标准设计，有完善的防雷过压保护，良好的防水密封性，防护等级达到IP67。

技术参数

接收频率	三星六频	灵敏度	跟踪 -160dBm
接收频率	BDS(B1、B2）+GPS（L1、L2）+ GLONASS(L1、L2)	灵敏度	捕获 -146dBm
定位时间	冷自动30s	初始化时间	<10S
	热启动1s	RTK置信度	>99.9%
	重捕获1s	测速精度	0.05m/s
静态相对精度	水平：±（2.5mm+1ppm）RMS	动态相对精度	水平：±（5mm+1ppm）RMS
静态相对精度	垂直：±（5mm+1ppm）RMS	动态相对精度	垂直：±（10mm+1ppm）RMS
1PPS精度	20ns	动态调整	支持动态调整监测频率， MEMS传感器触发功能
数据更新率	1/2/5/10Hz	动态调整	内置温湿度传感器
伪距观测量精度	GPS L1C/A≤20cm. LC20≤40cm	数据格式	NMEA0183. RTCM3.X
	BDS B1I≤20cm.B2I≤20cm	差分数据	RTCM3.X
	GLONASS l1≤40cm. L2≤40cm	网络协议	TCP/IP. MQTT.Ntrip
载波观测量精度	GPS L1C/A≤1mm. LC20≤2mm	功能接口	1XSIM 1XSD
	BDS B1I≤1mm. B2I≤1mm	功能接口	2XRS485 1XRS232
	GLONASS l1≤1mm. L2≤1mm	电压	9V~36V DC
通信方式	4G全网通/WiFi/NB-IoT/Lora	功耗	＜1.7W
工作温度	-25℃-+85℃	尺寸	Φ154X72mm
存储温度	-40℃-+85℃	重量	950g
