小水电生态流量监管系统

发布时间:2022-03-28浏览次数:1702
小水电生态流量监测 下泄流量监测 超声波流量计 雷达水位计 雷达流量计

方案背景






截止到2020年底长江济带小水电清理整改工作完美收官,共退出水电站3500多座,完成整改2万多座。在长江经济带小水电整改尾声之际,黄河流域的小水电整治也提上了的日程。


2021年12月30日水利部会同发展改革委等6部门联合印发了《关于进一步做好小水电分类整改工作的意见》和《关于开展黄河流域小水电清理整改工作的通知》,意见中指出小水电要按照水利部、生态环境部关于小水电生态流量监管的有关要求,科学确定生态流量,增设符合有关设计标准规范的生态流量泄放设施、监测设施,纳入当地统一的监管平台。



解决方案




系统概述



小水电生态流量监管系统可实时采集、传输和监控生态下泄流量数据、图片、视频等关键信息,并上传至水利或环保监管平台,实现了对各中小水电站生态流量泄放的日常在线监管,确保生态流量下泄,统筹了河流生态、景观及农业用水需求,进一步改善了河流生态环境。

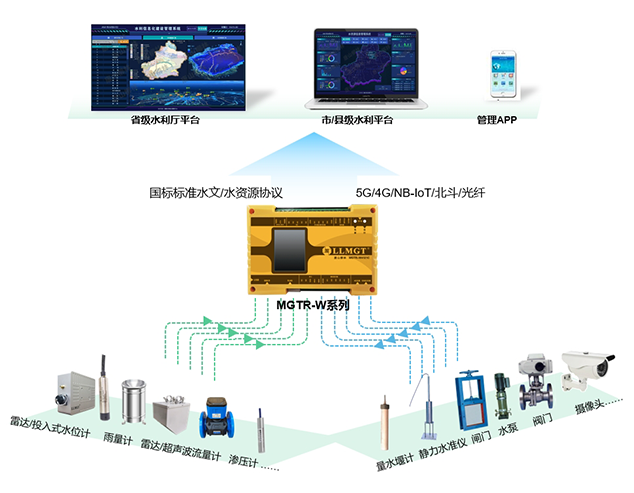

       系统拓扑图





系统功能






监测

实时流量监测,数据越限自动报警

实时监测泄水口下泄流量的变化情况,还可拓展为雨量、水位、水质、闸门监测。

◉下泄流量数据低于设定值时,自动发布报警信息至监管平台。



视频图标

图像/视频监控,定时图片抓拍

◉ 生态流量监测终端可直接接入摄像头或照相机,全天候实时录像,并可定时进行图片抓拍,实时或定时传送至监管平台;

◉ 视频监控符合GB/T28181视频传输协议;



数据叠加

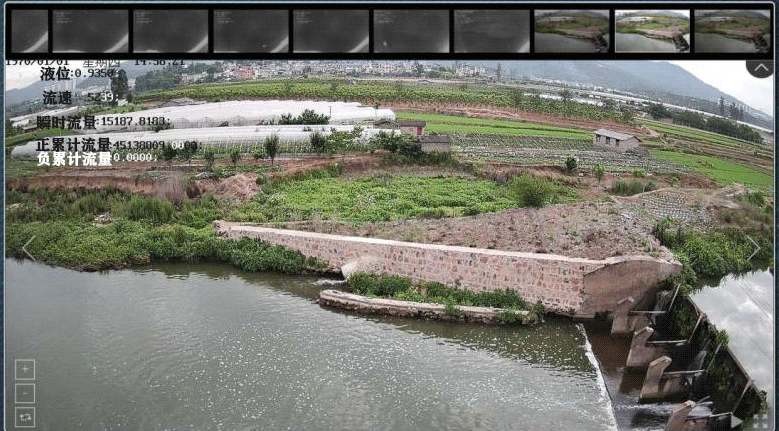

图像/视频叠加实时数据

支持视频图像实时叠加电站统计代码、电站名称、采样时间、实时流量数据、生态流量泄放值(核定流量)等信息。

视频叠加图片



平台软件

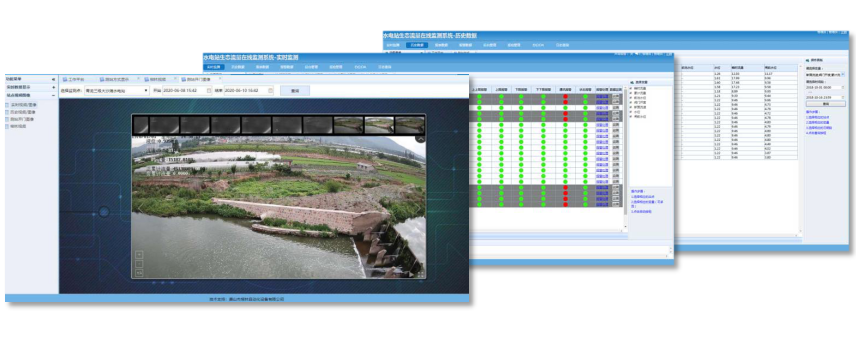

生态流量监管平台软件

柳林水电站生态流量监管平台具有实时数据监测、视频监控、图片抓拍、历史数据存储、查询及导出、报表管理、预警管理等功能,可与上级省、市、县(区)监管平台无缝对接。

小水电生态流量监管系统软件



系统优势及特点




☞支持与各省、市、县(区)监管平台无缝对接,实现数据共享

    在长江经济带小水电整改项目中,唐山柳林已实现了与福建、江西、湖南、云南、广东、贵州、浙江、四川、重庆、广西、安徽等省平台对接,在方案设计、产品选型、平台对接等方面积累了丰富的经验。



☞支持多种上报规约、协议

SL/T427-2021《水资源监测数据传输规约》

SL651-2014 水文监测数据通信规约

SZY206-2016 水资源监测数据传输规约

《污染物在线自动监控(监测)系统数据传输标准》(HJ 212-2017

SL/T812.1-2021《水利监测数据传输规约》

《公共安全视频监控联网系统信息 传输、交换、控制技术要求》(GB/T 28181-2016)

◉ MQTT、HTTP、HTTPS协议

◉ 其他协议可定制



☞本地数据存储,支持数据导出和自动补录。

自带大容量存储卡,支持本地存储及数据导出上报。

意外停电或网络中断(包括卡欠费),等电源恢复供电或网络恢复后自动恢复上传平台,数据不丢失。



☞多种通信方式可选,有线和无线自动切换。

    支持5G、4G、3G、NB-IoT、光纤、北斗卫星等通信方式,有线和无线通信方式可自由切换。

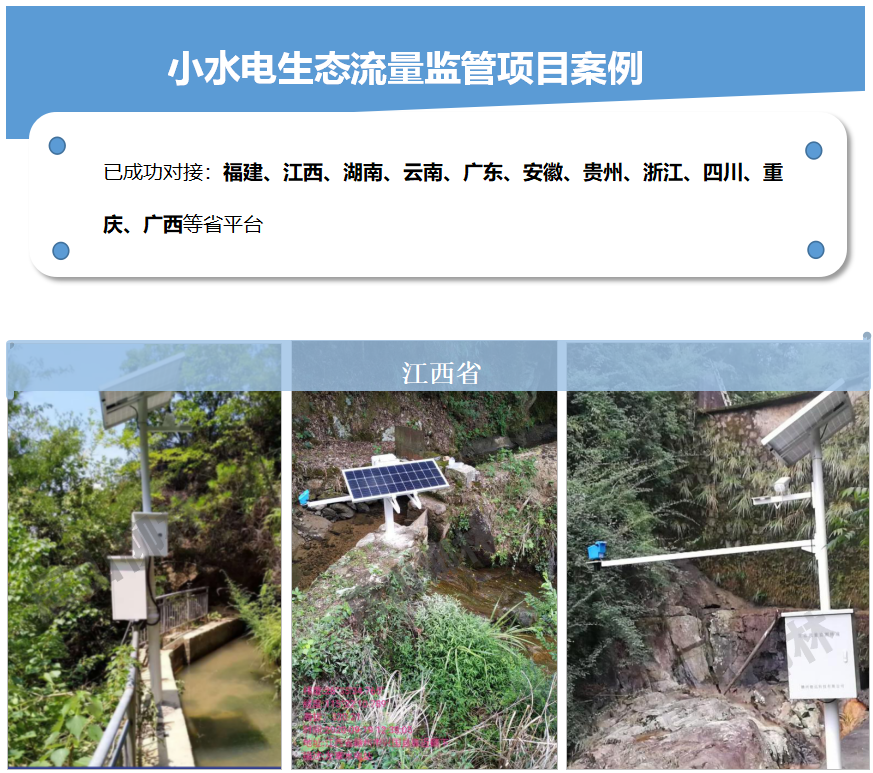

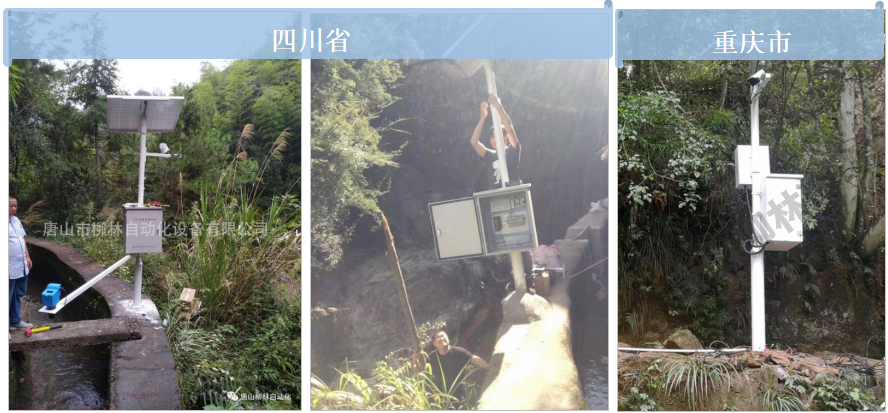

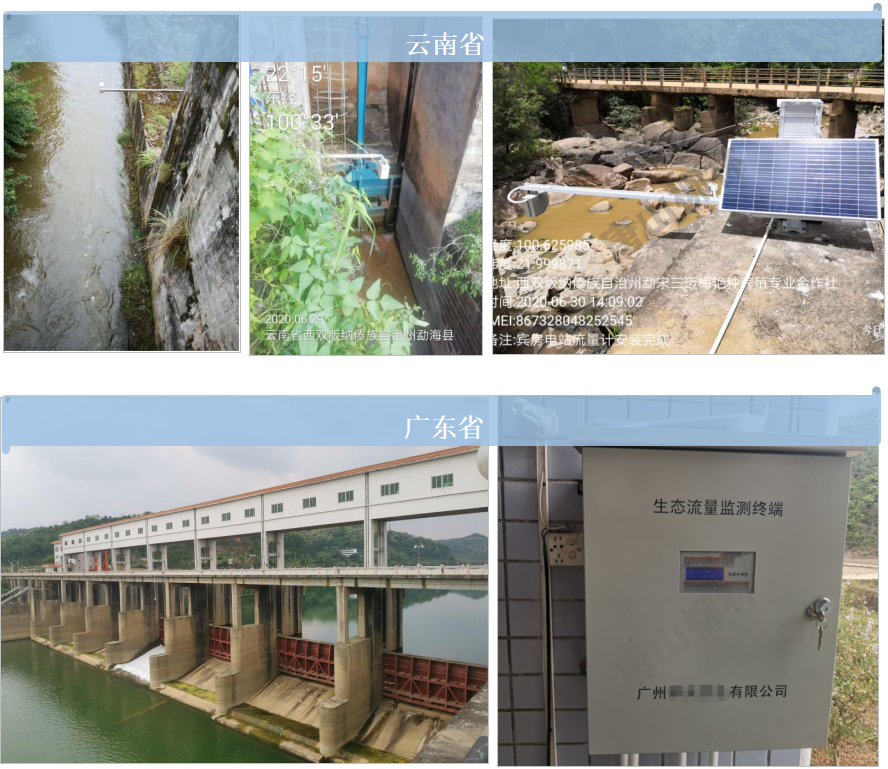

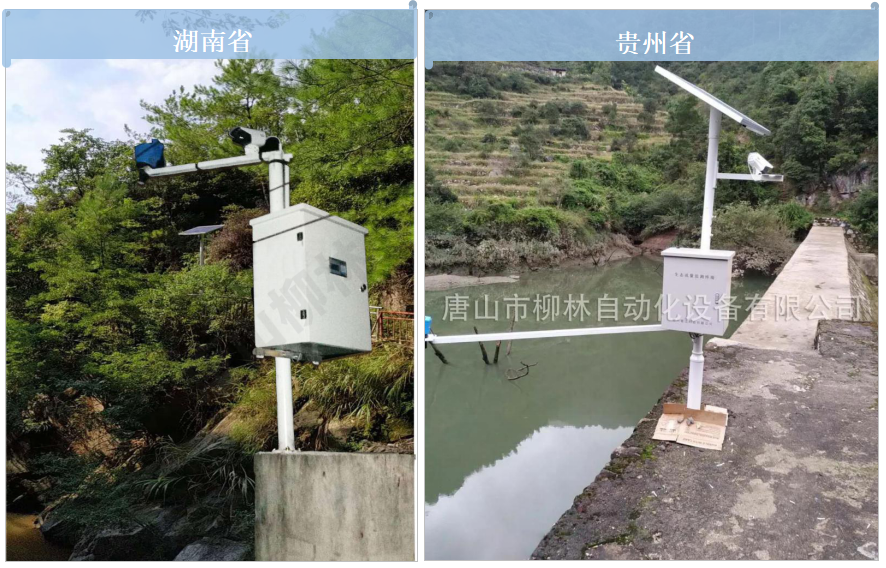

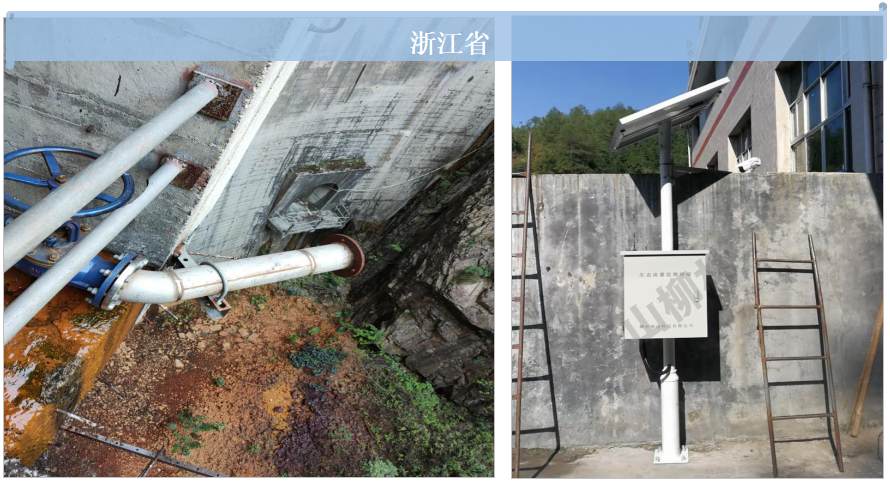

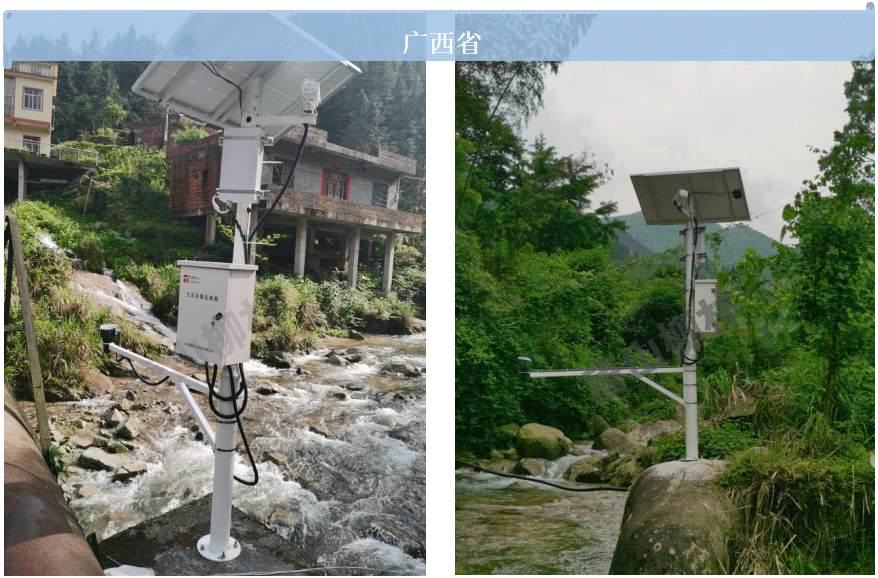

应用业绩




现场图片1

现场图片2

现场图片3

现场图片5

现场图片6

现场图片7




|相关产品

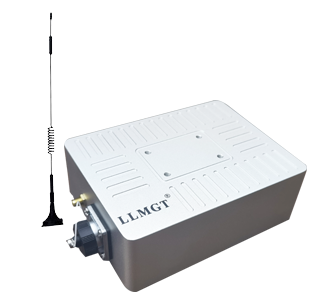

生态流量遥测终端机


雷达水位计


雷达流量计

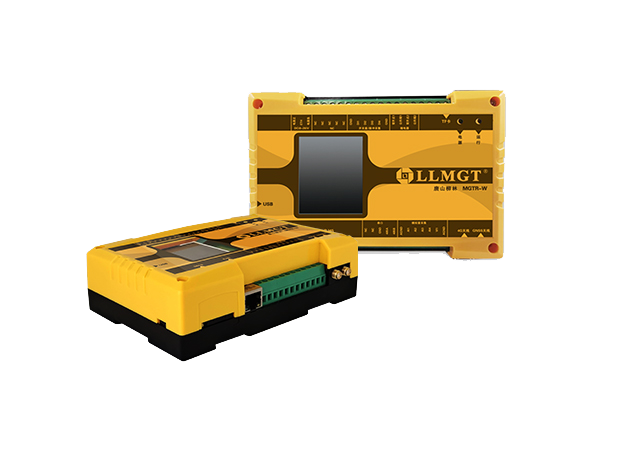

生态流量监测终端机
