数字孪生农村供水信息化系统

发布时间:2022-03-31浏览次数:1729
农村供水信息化 城乡供水一体化 智慧供水平台 农村饮水安全

政策背景




十三五期间,贫困人口饮水安全问题得到全面解决,截止到2021年底,全国农村集中供水率达到89%,全国自来水普及率达到84%,农村供水保障水平得到显著提升。但由于目前农村安全饮水工程供水方式及管理维护模式仍存在很大的改良空间,农村供水信息化管理相对落后、用水户供水计量措施滞后、水费计收没有数据支撑,水资源浪费严重等问题仍然是未来农村供水朝着现代化供水模式发展的重要环节。

为此,水利部相继印发了《关于做好农村供水保障工作的指导意见》和《全国十四五农村供水保障规划》,提出要实施规模化供水工程建设和小型工程标准化改造,重点提升供水水质安全、自动化监控、节水节能改造等薄弱环节,进一步巩固和提升供水保障水平,实现2025年,全国农村自来水普及率达到88%2035年,我国将基本实现农村供水现代的目标。



建设方案

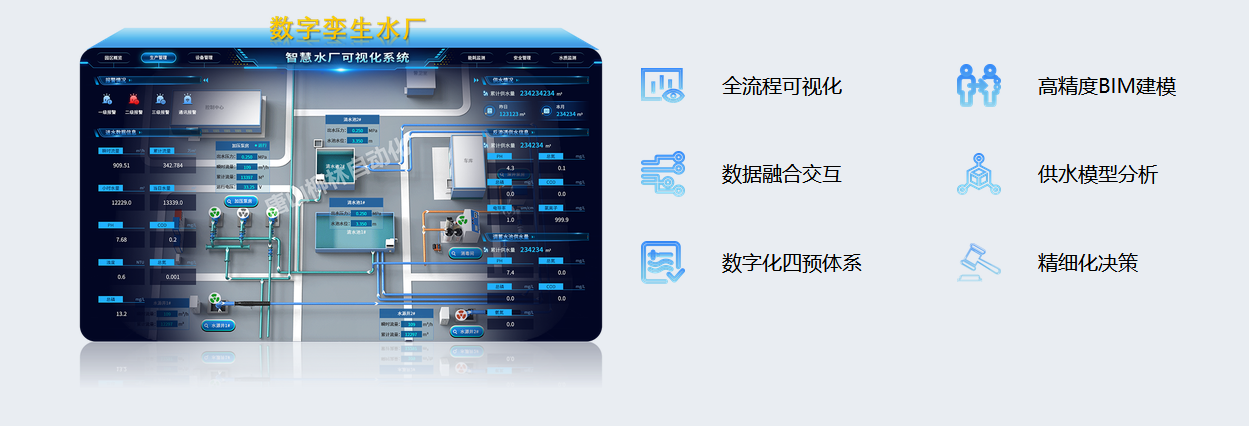

      数字孪生农村供水信息化系统是运用云计算、大数据等信息化手段,借助在线监测设备,并依托“供水信息化平台”,实时感知供水系统的运行状态,实现对农村供水工程远程监控、在线监测、实时预警、智慧监管。

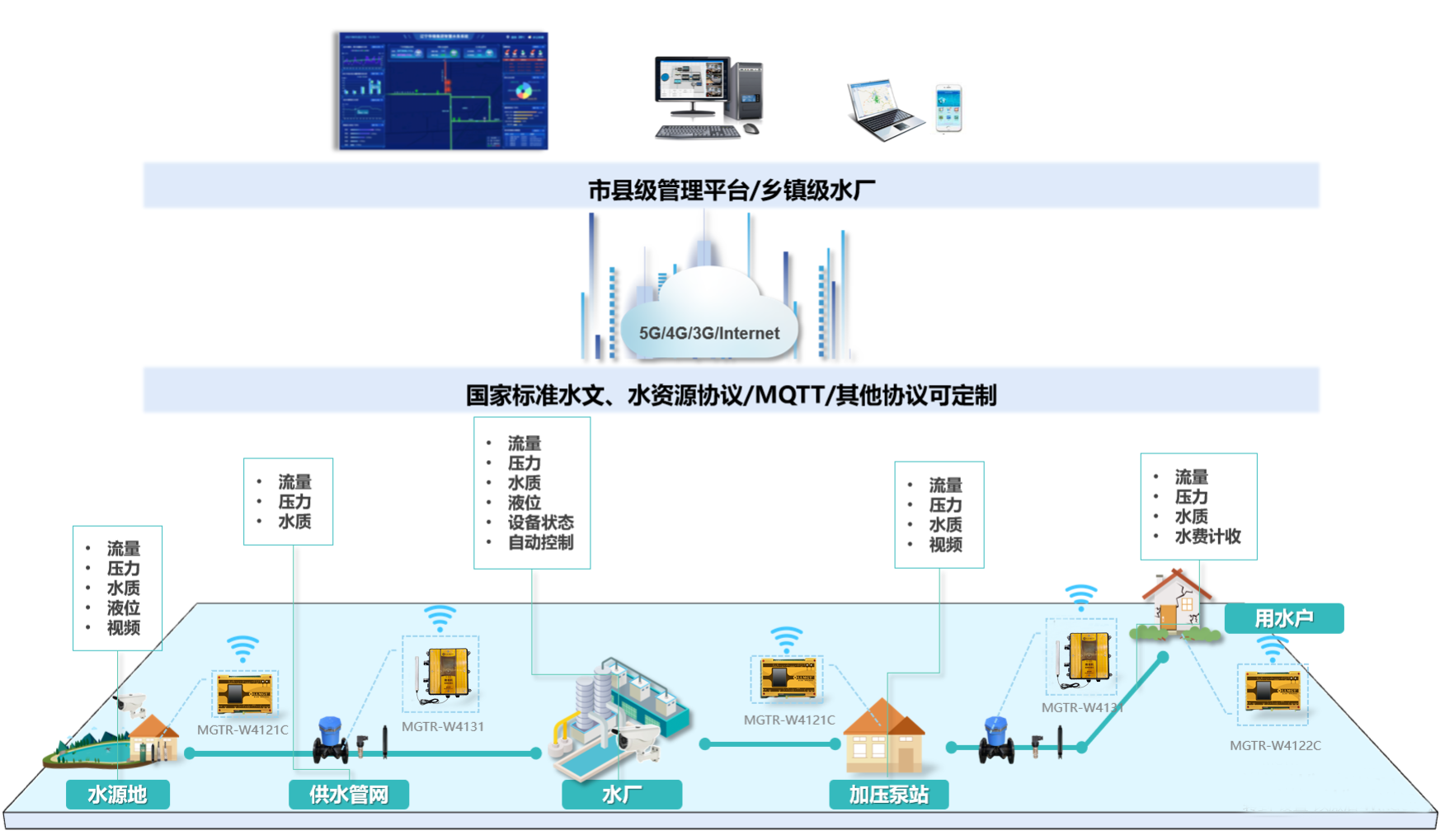

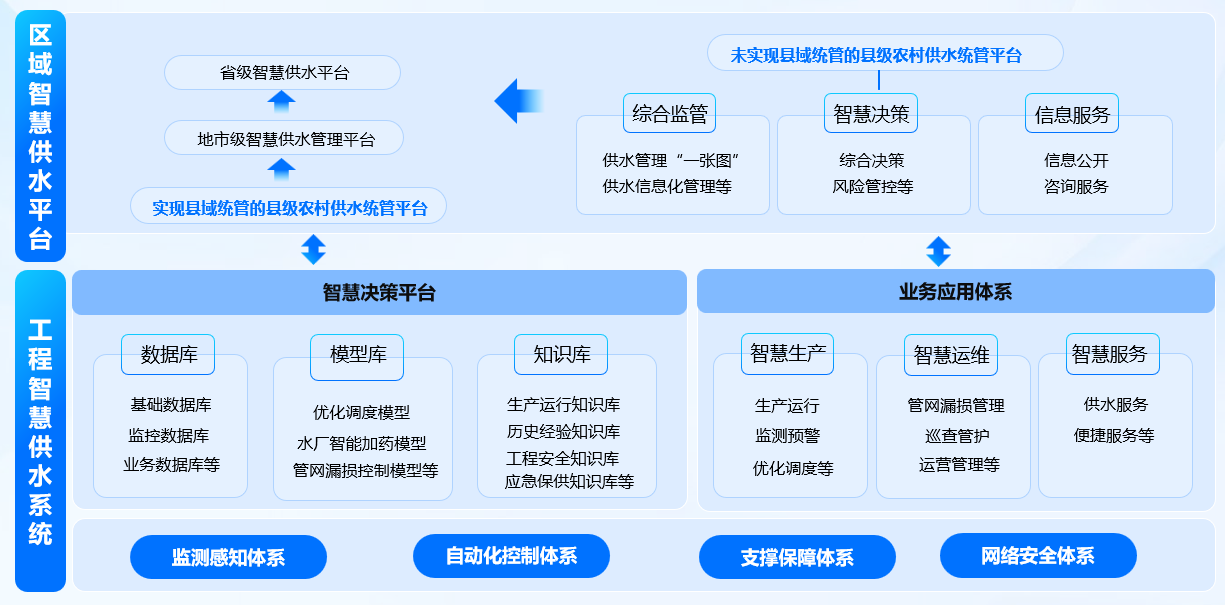

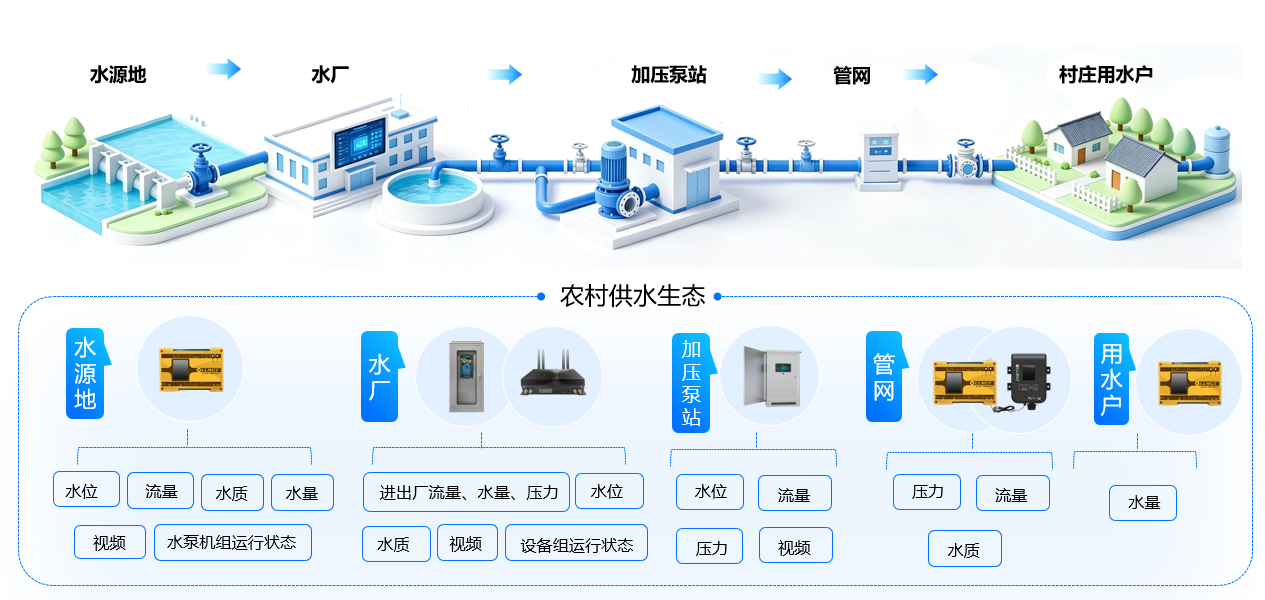

系统架构图





系统功能






水源地监测 确保水源安全,保障稳定供水

• 水源地:水位、流量、水质

• 取水泵监控:水泵启/停控制;运行状态;电流电压监测;供水压力监测

• 安防监控:防入侵,视频图像全方位监控,保障水源及泵站安全



水厂自动化/泵站监控 实现安全、稳定、经济、高效供水

• 数据采集:进、出口流量;水池水位;水质;泵/阀/闸开关状态;电流电压

• 泵站控制:泵、阀、闸的远程启、停控制;泵阀联动控制

• 安防监控:在水厂/泵站关键位置视频监控,并进行红外报警,外来人员闯入紧急报警



调蓄池/减压池水位监测 提高供水保障率

• 实时采集水池水位,并根据水位高低实现水泵联动控制,实现水池自动蓄水,水位越限自动报警

• 水质监测:根据水处理及供水用途,监测水池水质



管网监测 对供水管网关键节点全覆盖监控

• 在输水管网和配水管网的关键节点建立管网压力、流量监测点,保障稳定供水,同时在入户管网末端进行水质监测,根据水质监测结果,及时优化和调整净水工艺

• 关键位置观测井布设自控阀,实现远程控制供、方便检修和紧急情况的供、停水



机电井、村镇物联网水表计量 实现取水计量测控、在线抄表、水费计收

• 井电双控设备,实现预交费、流量计量、本地扣费、远程控制等功能

• 物联网水表流量计量、水费营收



系统特点




从“源头”到“龙头”,水生命周期全面数字化监管

农村饮水安全智能管控信息化系统实现从水源地取水、水厂制水、管网配水到居民用水的全过程实时动态监控及预警,及时掌握供水状况和水质达标情况。



“一库、一图、一网,一端”模式,构建饮水安全监管体系

“一库”即农村饮水安全智能管控信息化系统,“一图”即一张全要素的城乡供水信息展示图,“一网”即“农村供水信息管理系统”,涵盖从水源、水厂、管网到供水终端的全过程数字化管理系统,“一端”即农村饮水安全智能管控信息化系统客户端,管理人员可通过PC或手机实时掌握供水实况。此模式构建了农村饮水安全监管体系,全面提升了管理便捷度,提高了供水保障水平。



各级平台无缝对接,实现信息共享、互联互通

柳林监测终端可通过国家标准水文/水资源协议、MQTT协议等方式实现与省、市、县多级平台无缝对接,实现信息据共享、集中管理和调度。



节能降耗,优化生产调度,提高智能化管理水平

对于高扬程、长距离的供水工程,采用水源、调蓄水池和泵站水泵机组之间的能耗耦合关系,实现水泵联动控制,优化生产调度,提高智能化管理水平。



模块化功能组合、自由定制、灵活服务

由于各地区信息化水平不同,对升级管理需求也各不相同,以及投资预算等限制,农村饮水安全智能管控信息化系统采用模块化功能组合模式,按需部署。既满足基础功能需求,各接口又安全冗余,支持扩展,方便后期升级





系统平台


数字孪生农村供水平包含供水调度一张图、水源监管模块、水厂运营管控、管网GIS信息系统、营收系统、客户服务系统等功能模块。实现了取水、制水、管理、调配、服务等各环节无缝衔接,形成城乡供水服务闭环。

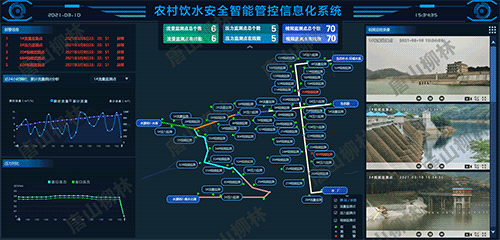

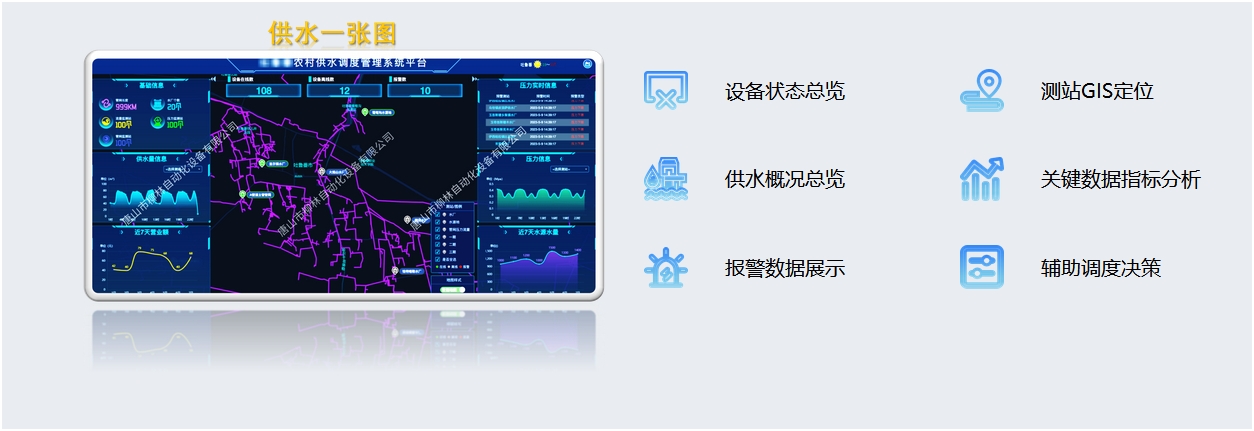

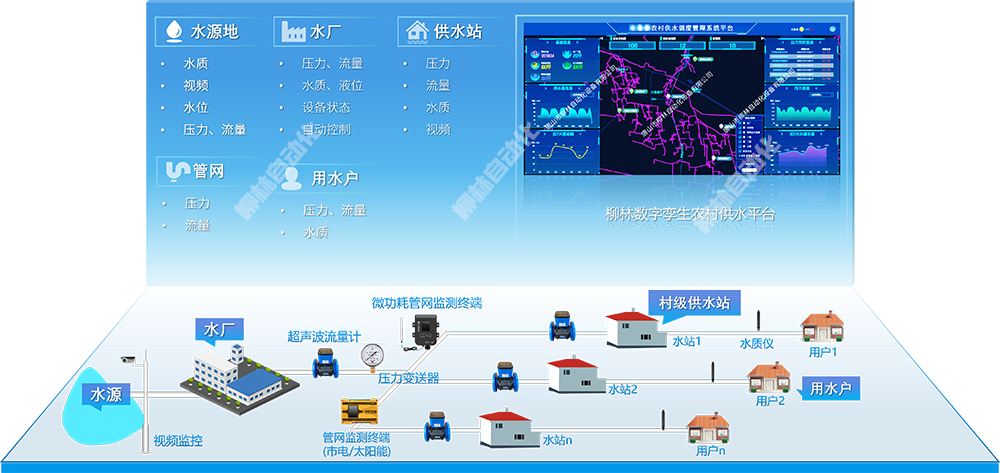

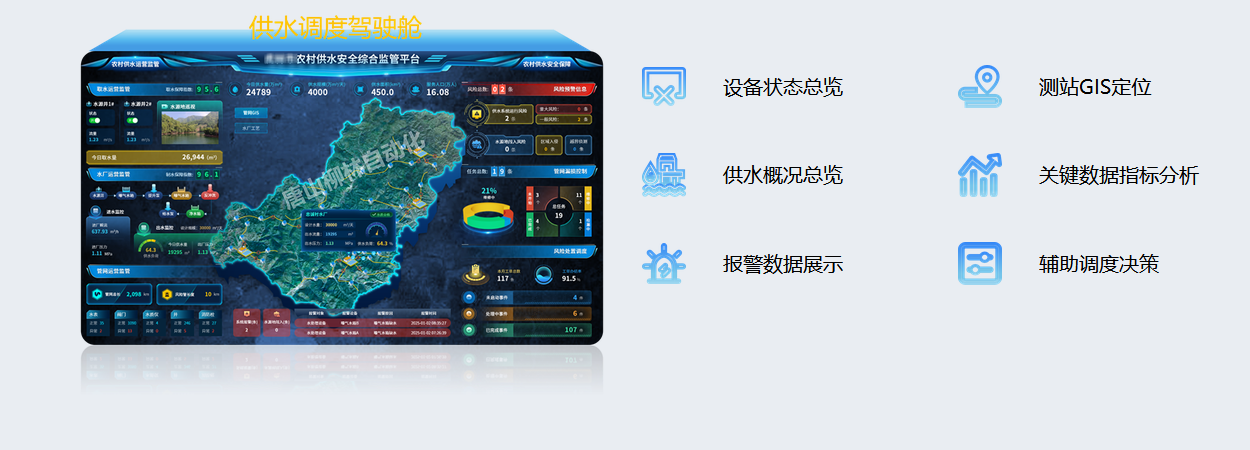

供水调度一张图

针对农村饮水取、制、用水情况进行整体展示,覆盖水源水厂处理出厂水加压泵站、村级用水 环节;对整个系统的保证水质、保证水供应提供全方位的监控,为决策提供依据。

供水调度一张图

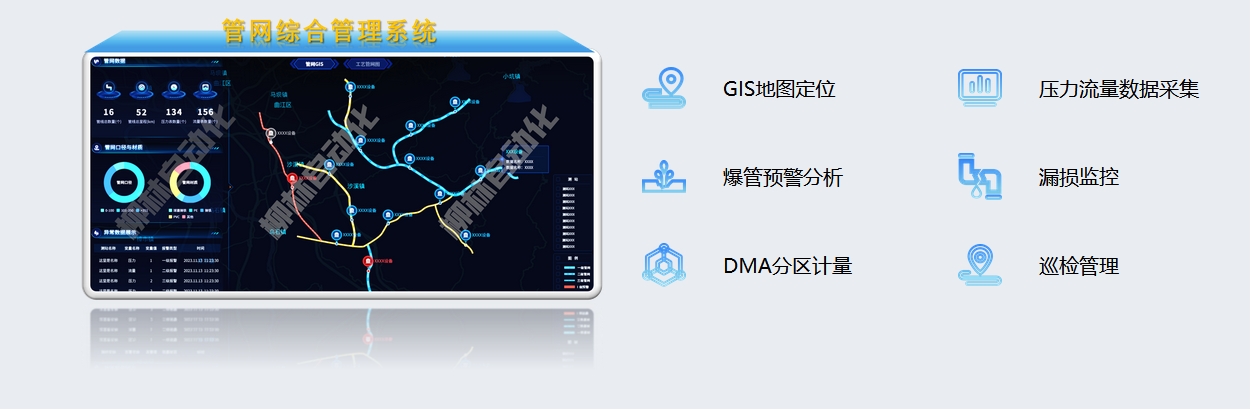

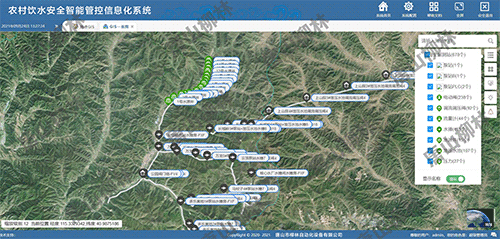

 管网GIS分析


通过GIS地图显示覆盖各个水厂、输水管道、各级别加压泵站、各用水单元的分布,并支持点击进入对应单元的实时三维运行展示以及对应监测单元的运行报表。


 管网GIS分析界面

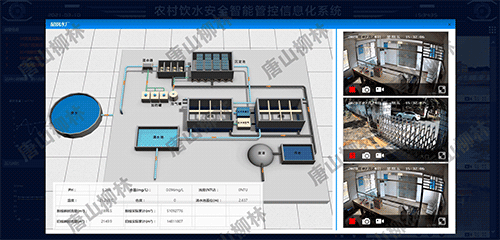

水厂运营平台


用三维的形式,展示水厂的整体工艺流程;结合实时通讯数据,动态展示运行的状态变化;综合数据监控+视频监控形式,多角度监控水厂的运行情况,保证水厂安全运行;通过三维形式显示水厂给各个村庄供水的关系以及运行情况(水质情况、水量情况);根据供水计量,对供水管道进行评估,并出具评估报告。


水厂运营平台界面

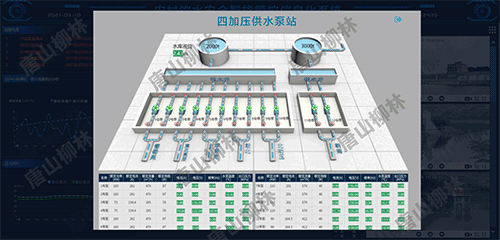

 泵站运营平台



加压泵站实时展示各种监控数据,支持 3D旋转;同时监控流量和电量,可以通过大数据分析,根据模型以及带入以往运行数据,对加压泵进行评估;对故障率进行预判。


泵站运营界面

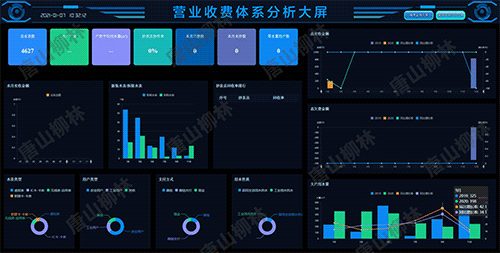

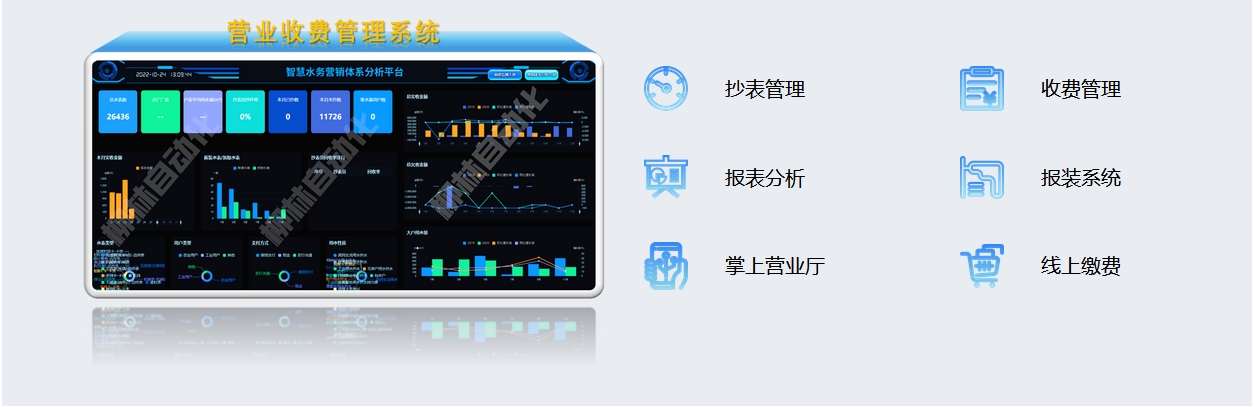

 营收系统调度大屏


营收系统调度大屏

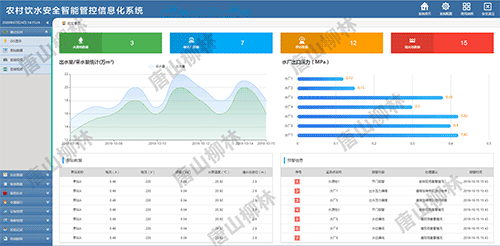

一张图统计


统计整体的取、制、供、用水的信息,包括各种实时数据、报警、报表等监控信息以及成果;


 一张图统计界面

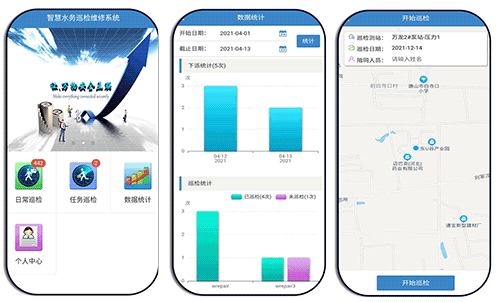

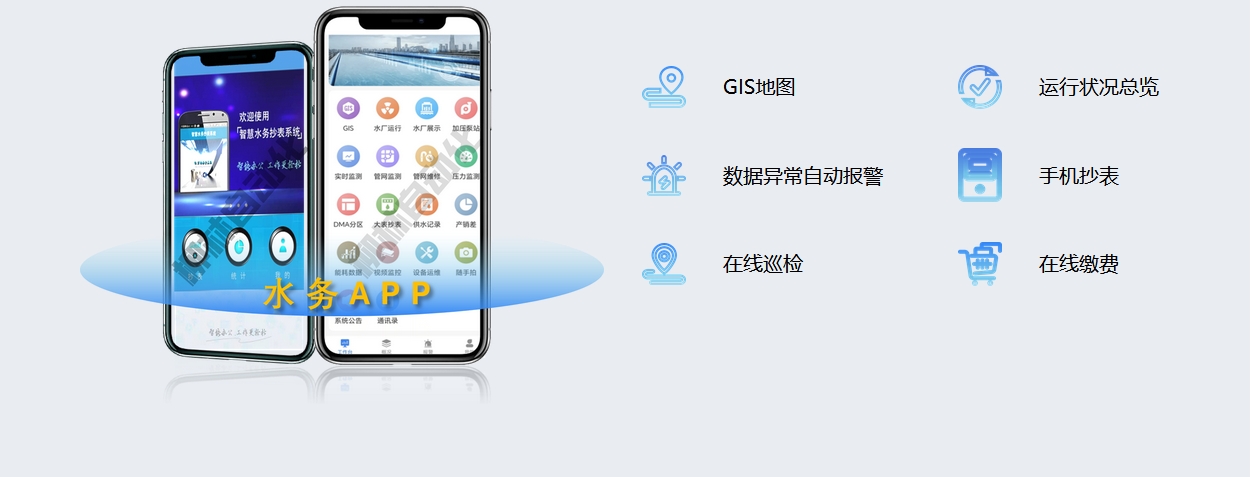

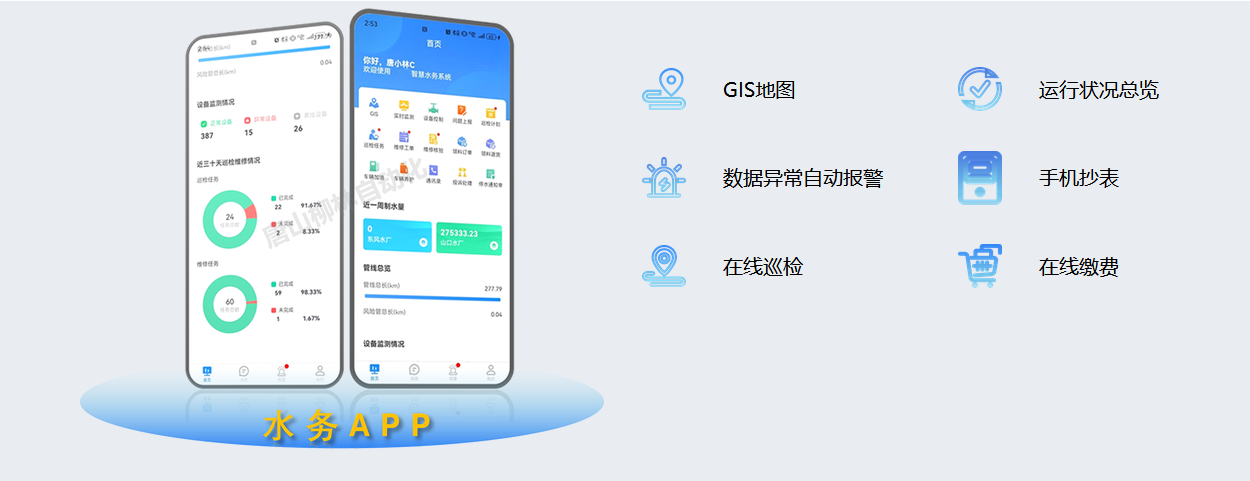

安全巡检APP


定期巡检,包括定期水质监测送检、设备巡检、测站巡检等;


系统报警,系统自动发送报警(需运维)信息到指定手机;支持系统检修互动;


巡检APP界面









典型安装现场及市场业绩清单(部分)

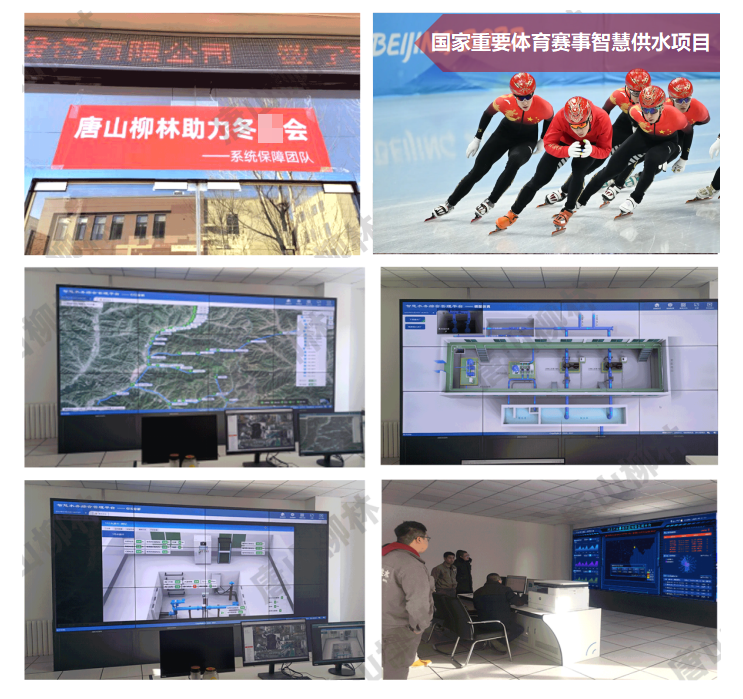

2022国家重要体育赛事智慧供水项目

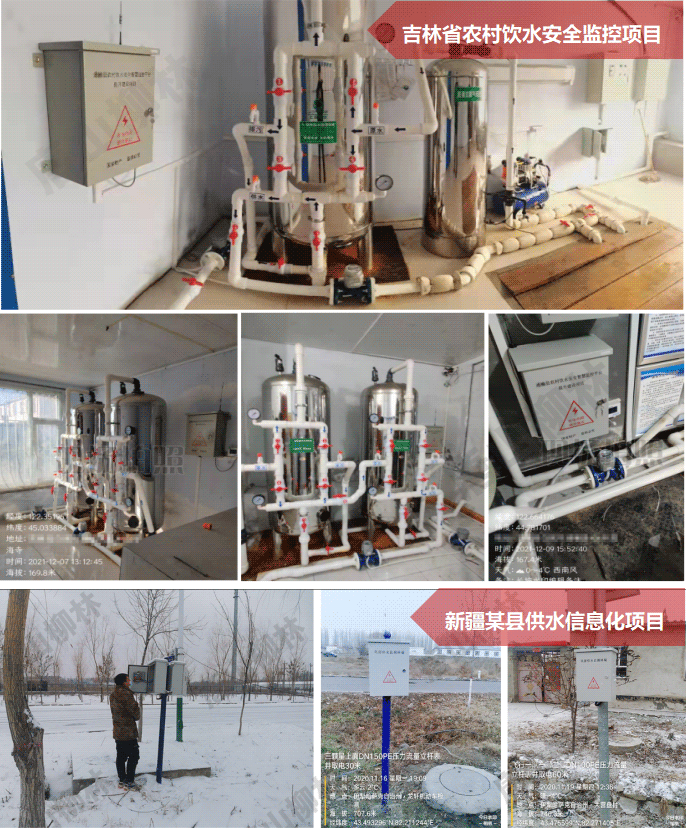

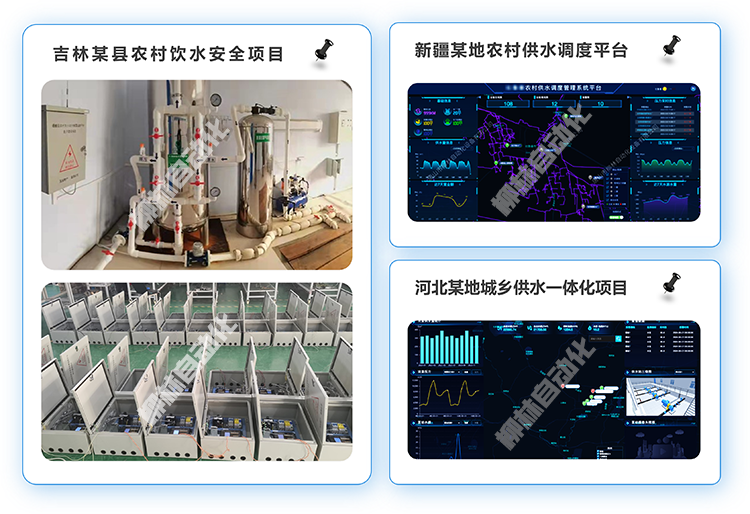

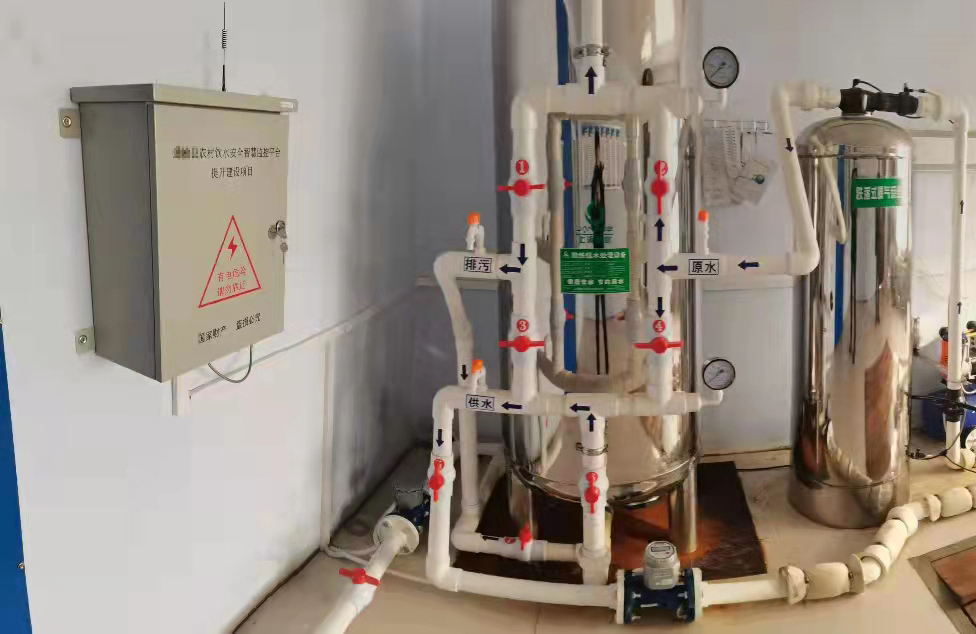

吉林省和新疆农村供水项目现场



  • 安徽省农村饮水安全工程信息管理中心省级平台建设

  • 吉林通榆县农村饮水安全智慧监控平台提升建设项目

  • 2022国家重要体育赛事智慧供水系统项目

  • 齐齐哈尔某水厂智慧水务控制系统平台

  • 毛集信息化智慧水务软件

  • 太合自来水智慧水务项目

  • 安徽某市级智慧水务项目

  • 甘肃甘谷智慧水务项目

  • 奉节县永乐镇长凼村社饮水安全项目

  • 韶关智慧水务项目

  • 新疆伊犁州智慧水务项目

  • 邯郸农村供水远程监测项目

  • 吉林市船营区农村供水工程运行监管平台

  • 吉林省东丰县农村饮水安全监测

  • 天水自来水公司供水管网监测项目

  • 珠海富山水厂监测项目

  • 广西风山县乔音水库供水工程

  • 河间供水流量压力监测

  • 沧州中水流量监测

  • 乐亭中水泵站自动化远程监控系统

  • 衡水水厂信息化项目

  • 黄骅新海自来水公司信息化项目

  • 沧州市2021年管网内监控项目

  • 卢龙城市供水项目

  • 2018年吴桥水厂供水流量监测项目

  • 河北盐山水源置换项目

  • 西大洋供水智慧水务

  • 南皮2019年生活水置换工程

  • 河北盐山水源置换项目

  • 衡水桃城区水厂监测项目

  • 井陉智慧水务软件

  • 吴桥自来水项目

  • 赤峰自来水公司流量监测项目

  • 江苏淮安供水水质监测

  • 大庆油田供水管网监测项目

  • 安康水务抄表项目

  • 山西省寿阳区块南燕竹A2区地面工程资本化项目集输管线建设工程

  • 抚顺自来水智慧水务项目

  • 九龙自来水水源井项目

  • 土默特左旗水厂自动化项目

  • 太原西山供水项目

  • 山西太原无人值守泵站监控项目

  • 武清水厂项目远程监测柜

  • 苍溪县城镇供水项目

  • 天津武清水厂项目

  • 大竹县乡镇供水项目

  • 云南滇中引水流量监测

  • 大理远程抄表项目

       ……



核心产品及案例





市电/太阳能供电遥测终端



低功耗一体式水表

市电/太阳能供电遥测终端机

详情》


电池供电微功耗遥测终端机

详情》


一体式低功耗水表

详情》

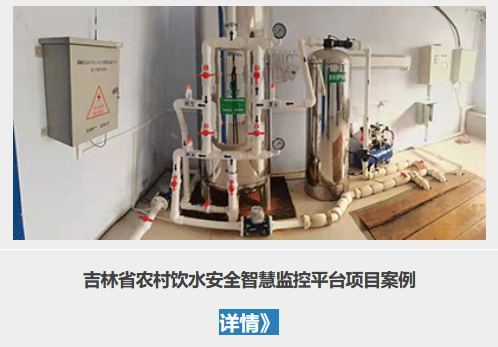

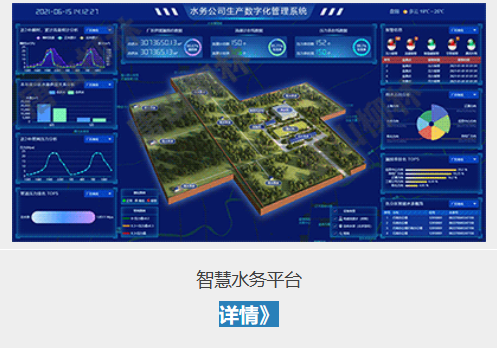

智慧水务平台  吉林省农村饮水安全智慧监控平台项目案例
